Instrucciones originales
Copyright 2011, Chicago Pneumatic Tool Co. LLC
Derechos reservados. Cualquier uso o copiado no autorizado del
contenido o parte del mismo está prohibido. Esto corresponde en
particular a marcas comerciales, denominaciones de modelos, números
de partes y dibujos. Utilice partes autorizadas únicamente. La garantía o
responsabilidad de productos no cubre ningún daño o defecto causado
por el uso de partes no autorizadas.
GARANTÍA LIMITADE DEL FABRICANTE
Garantía Limitada: Los “Productos” de Chicago Pneumatic Tool Co. LLC
(“CP”) están garantizados contra todo defecto de material y mano de
obra durante un año a partir de la fecha de adquisición. Esta garantía
se aplica solamente a los productos nuevos adquiridos de CP o de sus
representantes autorizados. Es evidente que esta Garantía no se aplica
a los productos maltratados, mal empleados, modicados o reparados
por personal ajeno a CP o sus representantes de servicios autorizados.
Si un producto CP presenta algún defecto de material o de mano de
obra dentro de un año después de la compra, devuélvalo a cualquier
centro de servicio de fábrica CP o cualquier centro de servicio autorizado
para herramientas CP, con el transporte pagado, incluyendo su nombre
y dirección, una prueba adecuada de la fecha de adquisición y una
breve descripción del defecto. CP reparará o sustituirá gratuitamente,
según su criterio, los productos defectuosos. Esta Garantía cubrirá
todas la reparaciones o sustituciones de productos que tengan lugar
dentro del plazo de garantía original. La única responsabilidad de CP
y la compensación exclusiva al usuario en esta Garantía se limita a la
reparación o sustitución del producto defectuoso. (No Existe Ninguna
Otra Garantía, Expresa O Implícita, Y CP No Podrá Ser Considerado
Responsable De Ningún Daño Incidental, Consecuencial O Especial,
O Cualquier Otro Daño, Costos O Gastos Con La Única Excepción
Del Costo O Gasto De Reparación O Sustitución Como Se Ha
Descrito Anteriormente.)
Série CP9561
Aprietatuercas Neumático
ES
Declaración de valores de ruido y vibración
Nivel de ruido 100 dB(A), Incertidumbre 3 dB(A), de acuerdo
con EN ISO 15744. Para la energía acústica, sumar 11 dB(A).
Valor de vibración:
7.7 m/s², Incertidumbre k = 2.4 m/s², re. ISO 28927-2.
Declaración de valores de ruido y vibración
Todos los valores son correctos en el momento de
la publicación. Para conocer la última informacion,
visite www.cp.com.
Estos valores declarados se obtuvieron en pruebas de
laboratorio en cumplimiento con las normas establecidas y no
son adecuados para utilizarse en evaluaciones de riesgos.
Los valores medidos en lugares de trabajo individuales
podrían ser más altos que los valores declarados. Los valores
de exposición reales y el riesgo de peligro experimentado
por un usuario individual son únicos y dependen del hábito
de trabajo del usuario, la pieza en la que se está trabajando
y el diseño de la estación de trabajo, además del tiempo de
exposición y las condiciones físicas del usuario. Nosotros,
Chicago Pneumatic, no podemos aceptar responsabilidad
por las consecuencias de utilizar los valores declarados en
lugar de los valores que reejan la exposición real en una
evaluación de riesgo individual y en una situación de lugar
de trabajo sobre los que no tenemos ningún control. Esta
herramienta puede provocar síndrome de vibración. Si no se
gestiona adecuadamente su utilización.
Encontrará una guía de la UE respecto a lagestión de
vibraciones transmitidas al sistema manobrazo en la
página http://www.humanvibration.com/EU/VIBGUIDE.
htm Se recomienda mantener un programa de control
sanitario de detección precoz de los síntomas relacionados
con la exposición a vibraciones, con objeto de modicar
los procedimientos de gestión y así evitar posibles
discapacidades.
MANUAL DE INSTRUCCIONES
Tipo de equipo:
Esta herramienta ha sido diseñada para instalar y quitar adores
roscados en madera, metal y plástico. Cualquier otra utilización no
está autorizada. Reservado para un uso profesional.
Especicaciones del suministro de aire
1. La herramienta requiere aire limpio y seco suministrado a una
presión de 90 psig/6,2 bar. Cualquier presión superior puede
reducir drásticamente la vida útil de la herramienta.

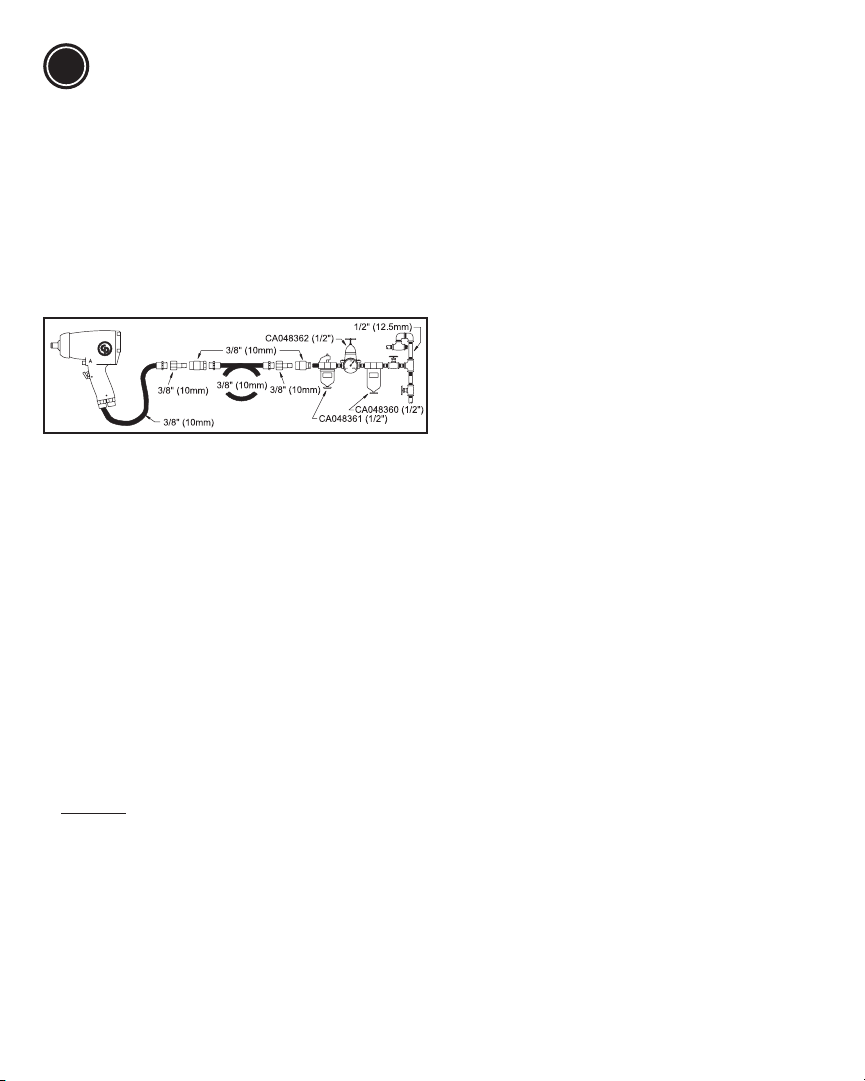

2. Conecte la herramienta en la línea de aire usando el tubo y la
manguera; encaje las piezas según los tamaños indicados en el
diagrama que se encuentra.
Lubricación
1. Emplee un lubricante de línea de aire con aceite SAE nº 10,
ajustado a dos (2) gotas por minuto. Si no se puede utilizar un
lubricante de línea de aire, aplique aceite para motor neumático al
oricio de entrada una vez al día.
2. Revise el aceite del embrague una vez por mes. Emplee 59 ml de
aceite SAE nº 30 uno equivalente.
Funcionamiento
1. El uso previsto de esta llave de impacto es con boquillas
clasicadas para impacto operando sobre sujetadores roscados.
Para operar, hale el gatillo en la manija. Empuje el pasador de
inversión para operar en rotación hacia adelante. Tire del pasador
de inversión para operar en rotación hacia atrás.
2. Esta llave de impacto está equipada con un regulador para
permitir ajustar la potencia de salida. Gire el botón del regulator
en el sentido contrario al de las agujas del reloj para obtener la
potencia máxima; si lo gira en el otro sentido, reducirá la potencia.
Mantenimiento
1. Desmonte e inspeccione el motor de aire cada tres meses si la
herramienta se usa todos los días. Reemplace las partes dañadas
o gastadas.
2. Aquellas piezas sometidas a un fuerte desgaste se encuentran
subrayadas en la lista de piezas.
3. Para disminuir el tiempo perdido, se recomienda el uso de los
juegos de servicio que se encuentran:
Equipo de Manteninimiento: Ver lista de piezas C137331
Especicaciones técnicas
Velocidad libre; 5500RPM
