Povezivanje
Pribor za ugradnju i povezivanje
Ugradnja
Napomene o ugradnji
• Ugradite pojačalo na zid plovila ili zid kabine.
• Pažljivo odaberite mjesto ugradnje tako da pojačalo ne ometa upravljanje
plovilom.
• Nemojte ugraditi pojačalo ispod podne obloge jer to može ozbiljno ugroziti izlaz
topline iz pojačala.
• Nemojte ugraditi pojačalo na mjesta na kojima bi moglo biti izloženo sljedećim
uvjetima:
― visoka temperatura, primjerice od izravnog sunca ili od toplog zraka iz sustava
grijanja
― kiša, morska voda ili vlaga
― prašina ili prljavština.
• Ureñaj nije vodonepropustan. Instalirajte ga na mjesto zaštićeno od morske vode
ili kiše. Pobrinite se da ureñaj bude zaštićen od vode na mjestu ugradnje.
Prvo postavite pojačalo na mjesto ugradnje i označite otvore za četiri vijka na
površini montažne ploče (nije dio isporuke). Zatim izbušite otvore promjera oko 3
mm i pomoću isporučenih vijaka učvrstite pojačalo na ploču. Isporučeni vijci su
dugi 15 mm, stoga montažna ploča mora biti deblja od 15 mm.
Kod bušenja pripazite da ne oštetiti spremnik goriva, cjevovode, električne vodove
ili trup plovila.
Ugradite uređaj kao što je prikazano na slici.
Oprez
• Prije povezivanja odspojite kabel uzemljenja akumulatora plovila kako biste
spriječili kratki spoj.
• Koristite zvučnike adekvatne snage. Zvučnici slabijeg kapaciteta se mogu oštetiti.
• Ovo pojačalo koristi sustav zamjena faza.
• Nemojte spajati # kontakt zvučnika na metalni dio plovila i nemojte spajati #
kontakt desnog zvučnika s kontaktom lijevog zvučnika.
• Kabele za ulaz i izlaz signala postavite dalje od naponskog kabela jer u suprotnom
može doći do pojave smetnji u zvuku.
• Ovaj ureñaj je pojačalo visoke snage i stoga možda neće raditi punim potencijalom
ako se koristi s kabelima zvučnika isporučenima s plovilom.
• Ako je vaše plovilo opremljeno računalom za navigaciju ili neku drugu namjenu,
nemojte odspajati kabel uzemljenja s akumulatora. Učinite li to, memorija računala
se može obrisati. Kako biste izbjegli kratki spoj prilikom povezivanja, odspojite
+12 V naponski kabel dok ne spojite sve ostale kabele.

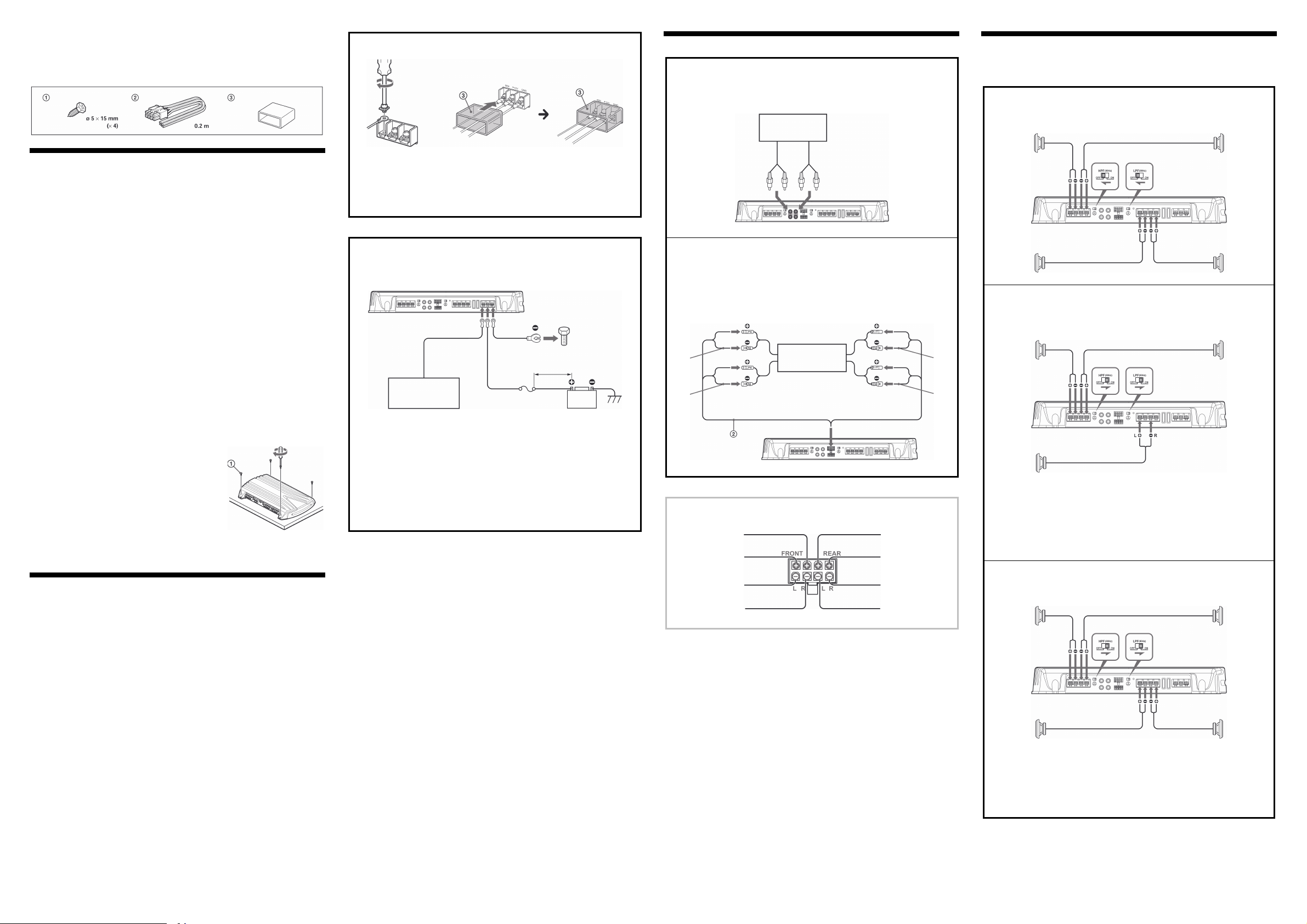

Spojite kontakte kao na donjoj slici
Provucite kabele kroz čep, spojite ih i zatim zatvorite priključke
čepom.
Napomena
Nemojte prejako zatezati vijak kako se ne bi oštetio.
* Ne uvrćite vijak više od 1 N•m.
Naponski kabeli (nisu isporučeni)
*
1
Imate li tvornički ugrađeni ili neki drugi audio sustav bez izlaza za daljinski
upravljač pojačala, povežite izlaz za daljinski upravljač (REMOTE) s pomoćnim
izvorom napajanja.
Kod spajanja ulaza visoke snage, audio sustav može raditi i bez spajanja REMOTE
kontakta. Ipak, nije moguće jamčiti rad kod svih modela audio sustava.
Napomene o izvoru napajanja
• Spojite +12 V naponski kabel isključivo nakon što izvedete sva ostala povezivanja.
• Čvrsto spojite kabel uzemljenja na metalni dio plovila jer labav spoj može
prouzročiti kvar pojačala.
• Kabel daljinskog upravljača audio sustava spojite na priključak REMOTE pojačala.
• Koristite li audio sustav bez daljinskog izlaza za pojačalo, povežite priključak
REMOTE na pomoćni izvor napajanja.
• Koristite naponski kabel s osiguračem jakosti 50 A.
• Svi naponski kabeli spojeni na + pol akumulatora trebaju biti učvršćeni unutar 450
mm od akumulatora i ne smiju prolaziti kroz metalne dijelove.
• Kabel akumulatora plovila koji se spaja na metalni dio plovila (uzemljenje)*
2
, mora
imati barem toliki presjek, koliki je presjek glavnog naponskog kabela kojim se
spajaju pojačalo i akumulator.
• Kod uporabe s punom snagom, struja može narasti do 50 A. Kabeli koje ćete spojiti
na +12 V i GND priključke pojačala moraju imati specifikaciju AWG-10 ili njihov
presjek ne smije biti veći od 5 mm
2
.
Spajanje na ulaze pojačala
A
Spajanje na linijski ulaz
B
Spajanje na visokorazinski ulaz
Izlaz prednjeg desnog zvučnika Izlaz stražnjeg desnog zvučnika
Visokorazinski ulaz
Spajanje zvučnika
Uključite ili isključite preklopku LPF i HPF na stražnjoj strani ureñaja prema
oznakama na slici.
1
4 zvučnika
2
3 zvučnika
Napomene
• Kod ovog sustava se glasnoća subwoofera može podešavati kontrolom Fader
na audio sustavu.
• Izlazni signali koji se iz ovog pojačala šalju prema subwooferu su kombinacija
signala s REAR L i R INPUT ulaza ili visokorazinskog REAR ulaza.
3
2 zvučnika
Napomena
Kod ovog sustava se glasnoća subwoofera može podešavati kontrolom Fader na
audio sustavu.
upravljač*
1
(REM)
Prednji
*
2
Prednji zvučnici (min. 2
)
Desni
Stražnji zvučnici (min. 2
)
Lijevi
Lijevi
Širokopojasni zvučnici(min. 2
)
Subwoofer (min. 4
)
Širokopojasni zvučnici (min. 2
)
Subwoofer (min. 2
)
