Priručnik Sony XM-ZR604 Pojačalo za automobil

Priručnik

Mjere opreza

• Ovaj ureñaj je namijenjen za rad uz isključivo 12 V DC napajanje i sustav s

negativnim uzemljenjem.

• Koristite zvučnike impedancije izmeñu 2 i 8 Ω (4 do 8 Ω kad se pojačalo koristi

kao premosnik).

• Nemojte spajati aktivne zvučnike (s ugrañenim pojačalima) na zvučničke

priključke ovog ureñaja jer to može prouzročiti oštećenja pojačala i aktivnih

zvučnika.

• Ne stavljajte ureñaj na mjesta tako da bude izložen

— visokim temperaturama od izravnog sunčeva svjetla, ili iz grijalice.

— kiši ili vlazi

— prašini ili prljavštini

• Ako je vaše vozilo dulje vrijeme parkirano na izravnom suncu, postoji

mogućnost značajnog porasta temperature u njegovoj unutrašnjosti. Prije

uporabe pričekajte da se ureñaj malo ohladi.

• Kad ugrañujete pojačalo u vodoravnom položaju, pazite da ne prekrijete

rashladna rebra podnom oblogom.

• Ugradite li pojačalo preblizu audio sustava ili antene, mogu se pojaviti smetnje.

U tom slučaju ga premjestite.

• Ako audio sustav nema napajanja, provjerite spojeve.

• Ovo pojačalo sadrži zaštitni sklop* za zaštitu tranzistora i zvučnika u slučaju

kvara. Ne pokušavajte testirati zaštitni sklop prekrivanjem hladnjaka ili

spajanjem opreme neprikladne snage.

• Nemojte koristiti ureñaj ako je akumulator slab jer njegov optimalan rad ovisi o

stabilnom napajanju.

• Iz sigurnosnih razloga održavajte glasnoću audio sustava na umjerenoj razini

tako da možete čuti zvukove izvan vozila.

Zamjena osigurača

Ako osigurač pregori, provjerite naponske spojeve i zamijenite osigurač. Dogodi li

se to ponovo i nakon zamjene, možda je posrijedi kvar. U tom slučaju se obratite

najbližem Sony prodavatelju.

Upozorenje

Pregorjeli osigurač zamijenite novim, iste jakosti (ta je vrijednost naznačena iznad

držača). Nikad nemojte koristiti osigurač jači od isporučenog jer to može oštetiti

ureñaj.

* Zaštitni sklop

Ovo pojačalo je opremljeno zaštitnim sklopom koji se aktivira u sljedećim slučajevima:

— kad se uređaj pregrije

— kad se generira istosmjerna (DC) struja

— kada dođe do kratkog spoja kontakata zvučnika

Indikator POWER/PROTECTOR mijenja boju iz zelene u crvenu i pojačalo se isključuje.

U takvim slučajevima isključite spojenu opremu, izvadite kasetu ili disk i utvrdite razlog

nepravilnosti u radu. Ako se pojačalo pregrijalo, pričekajte da se ohladi prije uporabe.

Imate li pitanja ili problem u vezi s ovim ureñajem koji nisu navedeni u ovim

uputama, obratite se najbližem Sony prodavatelju.

Zbrinjavanje starih električnih i elektroničkih uređaja

(primjenjuje se u Europskoj uniji i ostalim europskim

zemljama s posebnim sistemima zbrinjavanja)

Ova oznaka na proizvodu ili na ambalaži označava da se ovaj proizvod ne smije zbrinjavati

kao kućni otpad. On treba biti zbrinut na za tu namjenu predviñenom mjestu za reciklažu

električke ili elektroničke opreme. Pravilnim zbrinjavanjem starog proizvoda čuvate okoliš i

brinete za zdravlje svojih bližnjih. Nepravilnim odlaganjem proizvoda ugrožava se okoliš i

zdravlje ljudi. Reciklažom materijala pomažete u očuvanju prirodnih izvora. Za detaljne

informacije o reciklaži ovog proizvoda, molimo kontaktirajte vašu lokalnu upravu, odlagalište

otpada ili trgovinu gdje ste kupili proizvod.

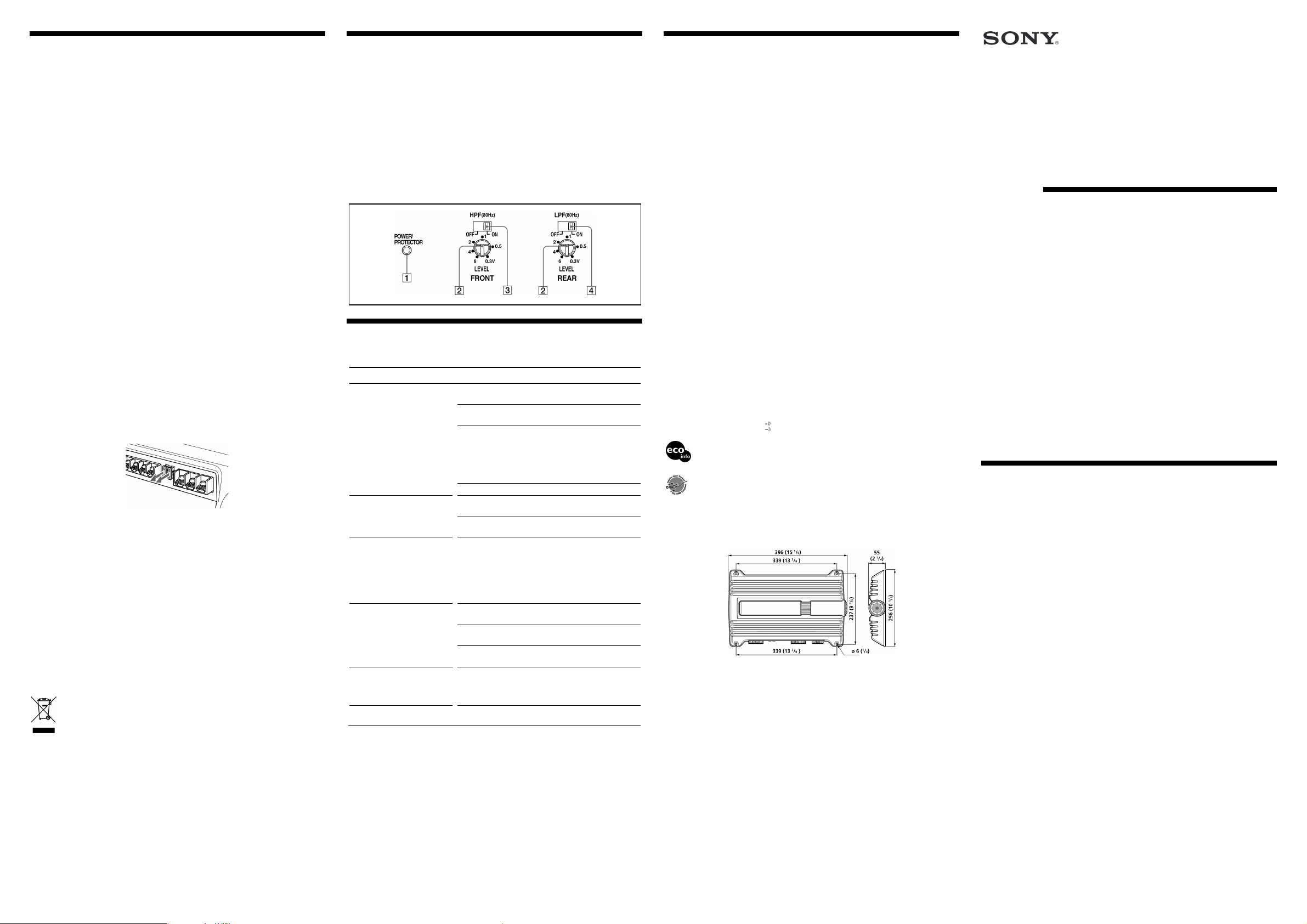

Položaj i funkcija kontrola

A Indikator POWER/PROTECTOR

Tijekom rada svijetli zeleno.

Kad se aktivira zaštitni sklop (PROTECTOR), svijetli crveno umjesto zeleno.

U slučaju aktiviranja zaštite (PROTECTOR), pogledajte poglavlje "U slučaju

problema".

B Regulator LEVEL

Omogućuje podešavanje ulazne razine. Zakrenite ga u smjeru kazaljki na satu

ako je izlazna razina signala audio sustava niska.

C Preklopka HPF

Ako je preklopka HPF u položaju ON, aktiviran je visokopropusni filtar (80 Hz).

D Preklopka LPF

Ako je preklopka LPF u položaju ON, aktiviran je niskopropusni filtar (80 Hz).

U slučaju problema

U sljedećoj tablici je navedena većina problema na koje možete naići u radu s pojačalom.

Prije čitanja tablice, pogledajte opise postupaka povezivanja i rukovanja.

Problem Uzrok/rješenje

Pregorio je osigurač.

t Zamijenite ga novim.

Kabel uzemljenja nije čvrsto spojen.

t Učvrstite ga na metalan dio vozila.

Napon prema priključku za daljinsko upravljanje je

preslab.

• Spojeni audio sustav nije uključen.

t Uključite ga.

• Na sustav je spojeno previše pojačala.

t Koristite relej.

Indikator POWER/

PROTECTOR ne svijetli.

Provjerite napon akumulatora (10,5 – 16 V).

Isključite napajanje. Kontakti zvučnika su kratko spojeni.

t Uklonite uzrok kratkog spoja.

Indikator POWER/

PROTECTOR svijetli crveno

umjesto zeleno.

Isključite napajanje. Provjerite spojeve kabela zvučnika i

uzemljenje.

• Pojačalo je prevruće.

Prekomjerno zagrijavanje.

• Koristite zvučnike odgovarajuće impedancije.

t 2 – 8 Ω (stereo), 4 – 8 Ω (stereo) (kad se pojačalo

koristi kao premosnik).

• Provjerite ima li mjesto ugradnje dostatno prozračivanje.

• Zvuk je isprekidan.

Aktivirao se sklop za zaštitu od pregrijavanja.

t Smanjite glasnoću.

Naponski kabeli se nalaze preblizu

RCA kabela.

t Odmaknite ih.

Kabel uzemljenja nije čvrsto spojen.

t Učvrstite ga na metalnom dijelu vozila.

Čuje se zvuk alternatora.

Minus kabeli zvučnika dodiruju metalni dio vozila.

t Odmaknite ih.

Ne čuje se zvuk.

Preklopka LPF je postavljena u položaj "ON".

Preklopka LPF je standardno u položaju "ON"

t Kod spajanja širokopojasnog zvučnika , podesite na

"OFF".

Zvuk je suviše tih.

Kontrola LEVEL nije u pravilnom položaju. Zakrenite je u

smjeru kazaljki na satu.

Tehnički podaci

IZLAZNA SNAGA I UKUPNO HARMONIČKO

IZOBLIČENJE

60 vata po kanalu, minimalna kontinuirana prosječna snaga

na 4 ohma, oba kanala na 20 Hz do 20 kHz uz manje od 1%

ukupnog harmoničkog izobličenja prema Car Audio Ad

Hoc Committee standardima.

Ostali tehnički podaci

Sustav OTL sustav (izlaz bez

transformatora)

Impulsno napajanje

Ulazi RCA priključci

Visokorazinski ulaz

Raspon podešavanja ulazne razine

0,3 – 6 V (RCA priključnice)

2,8 – 12 V (visokorazinski

ulaz)

Izlazi Priključci za zvučnike

Odgovarajuća impedancija zvučnika

2 – 8 Ω (stereo)

4 – 8 Ω (stereo) (kad se

pojačalo koristi kao

premosnik)

Maksimalna izlazna snaga

Četiri zvučnika: 110 W T 4

(pri 4 Ω)

Tri zvučnika: 150 W T 2

(pri 2 Ω) + 300 W T 1

(BTL, pri 4 Ω)

Nazivna izlazna snaga (uz napon od 14,4 V)

Četiri zvučnika:

60 W T 4 (20 Hz – 20 kHz,

1 % THD pri 4 Ω)

65 W T 4 (20 Hz – 20 kHz,

0,1 % THD, pri 2 Ω)

Frekvencijski odziv

5 Hz – 50 kHz (

dB)

Harmoničko izobličenje

0,005% ili manje

(pri 1 kHz, 4 Ω)

Niskopropusni filtar

80 Hz, –18 dB/okt.

Visokopropusni filtar

80 Hz, –12 dB/okt.

Napajanje 12 V DC akumulator

(negativni pol na

uzemljenje)

Napon 10,5 – 16 V

Potrošnja

uz izmjerenu izlaznu snagu:

33 A (4 Ω, 60 W T 4)

Ulaz daljinskog upravljača:

1 mA

Dimenzije Približno 396 T 55 T 256

mm

(š/v/d), bez dijelova koji

strše i kontrola

Masa Približno 3,1 kg (bez

dodatnog pribora)

Isporučeni pribor

Učvrsni vijci (4)

Visokorazinski kabel (1)

Zaštitni čep (1)

Dizajn i tehnički podaci podložni su

promjeni bez najave. Proizvoñač ne

preuzima odgovornost za eventualne

tiskarske pogreške

• Ispuna ambalaže je napravljena od papira.

• Kućište je načinjeno bez halogenih protupožarnih aditiva.

• Tiskane pločice načinjene su bez halogenih protupožarnih aditiva.

CEA2006 Standard

Izlazna snaga: 60 W RMS T 4 na 4 ohma < 1% THD+N

Omjer signal-šum: 97 dBA (referentna vrijednost: 1 W na 4 ohma)

Dimenzije

3-214-760-11 (1)

Stereo

pojačalo

Upute za uporabu

Bilješka za korisnika

Broj modela i serijski broj se nalaze na donjoj strani ureñaja.

Zabilježite serijski broj na crtu ispod.

Ove podatke upotrijebite kad kontaktirate Sony prodavatelja po pitanju

ovog proizvoda.

Model XM-ZR604 Serijski broj ______________________________

XM-ZR604

©2007 Sony Corporation

Značajke

• Maksimalna izlazna snaga 110 W po kanalu (pri 4 Ω).

• Ovo pojačalo se može koristiti i kao premosnik s maksimalnom izlaznom

snagom od 300 W.

• Ugrañen niskopropusni filtar (80 Hz, –18 dB/okt.) i visokopropusni filtar

(80 Hz, –12 dB/okt.).

• Zaštitni sklop i indikator.

• Zahvaljujući funkciji uključivanja prepoznavanjem visokorazinskog ulaznog

signala, ureñaj se može aktivirati bez spajanja REMOTE kontakta.

• Impulsno napajanje* za stabilnu i reguliranu izlaznu snagu.

• Ako vaš audio sustav nema linijski izlaz, zvučnici se mogu spojiti izravno na

izlaz ovog pojačala (spajanje na visokorazinski ulaz).

* Impulsno napajanje

Ovo pojačalo ima ugrađeni regulator napajanja koji pretvara DC 12 V napon iz

akumulatora u impulse visoke brzine pomoću poluvodičke sklopke. Ti se impulsi

intenziviraju putem ugrađenog impulsnog transformatora i razdvajaju u pozitivni i

negativni napon prije ponovnog pretvaranja u istosmjernu struju. Takav sustav pruža

visoko učinkovito napajanje s izlazom niske impedancije.

http://www.sony.net

jedinica: mm
