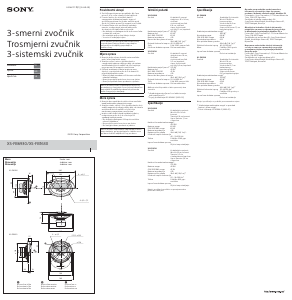

Priručnik Sony XS-FB6930 Zvučnik za automobil

Priručnik

XS-FB6930/XS-FB1630

4-558-111-11(1) (SL-HR-SR)

©2014 Sony Corporation

Navodila

SL

Upute

HR

Uputstvo

SR

3-smerni zvočnik

Trosmjerni zvučnik

3-sistemski zvučnik

Specifikacije

XS-FB6930

Zvučnik Koaksijalni 3-sistemski:

Woofer 16×24 cm

konusnog tipa

Visokotonac 6,6 cm

konusnog tipa

Super visokotonac 1,1 cm

kupolastog tipa

Kratkotrajna maksimalna snaga*

1

450 W*

2

Nominalna snaga 60 W*

2

CEA 2031 RMS snaga 60 W

Nominalna impedansa 4 

Nivo pritiska izlaznog zvuka

92±2 dB (1 W, 1 m)*

2

Efektivni frekventni opseg 40–22.000 Hz*

2

Masa Približno 1040 g neto

pozvučniku

Isporučena dodatna oprema

Delovi za instalaciju

XS-FB1630

Zvučnik Koaksijalni 3-sistemski:

Woofer 16 cm

konusnogtipa

Visokotonac 3,5 cm

balansiranog

kupolastogtipa

Super visokotonac

0,6cm kupolastog tipa

Kratkotrajna maksimalna snaga*

1

270 W*

2

Nominalna snaga 40 W*

2

CEA 2031 RMS snaga 45 W

Nominalna impedansa 4 

Nivo pritiska izlaznog zvuka

91±2 dB (1 W, 1 m)*

2

Efektivni frekventni opseg 50–24.000 Hz*

2

Masa Približno 630 g neto po

zvučniku

Isporučena dodatna oprema

Delovi za instalaciju

Dizajn i specifikacije su podložni promenama bez najave.

*

1

„Kratkotrajna maksimalna snaga“ se ponekad

naziva i „vršna snaga“.

*

2

Uslovi testiranja: IEC 60268-5 (2003-05)

Opomba za uporabnike: spodaj navedene

informacije se nanašajo samo na opremo,

prodanov državah, v katerih veljajo direktive EU

Proizvajalec: Sony Corporation, 1-7-1 Konan Minato-ku

Tokio, 108-0075 Japonska

Za skladnost izdelka z zakonodajo EU:

SonyDeutschland GmbH, Hedelfinger Strasse 61,

70327 Stuttgart, Nemčija

Obavijest za korisnike: sljedeće informacije

primjenjive su samo za opremu koja se prodaje

udržavama koje primjenjuju direktive EU-a

Proizvođač: Sony Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075 Japan

Za usklađenost proizvoda u EU: Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,

Njemačka

Napomena za korisnike: sledeće informacije

seodnose samo na opremu koja se prodaje

uzemljama u kojima se primenjuju direktive

Evropske unije

Proizvođač: Sony Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075 Japan

Za usklađenost sa proizvodima iz EU:

SonyDeutschland GmbH, Hedelfinger Strasse 61,

70327 Stuttgart, Nemačka

Tehnični podatki

XS-FB6930

Zvočnik Koaksialni 3-smerni:

nizkotonec 16 × 24cm,

stožčasti

visokotonski zvočnik

6,6cm, stožčasti

super visokotonski

zvočnik 1,1cm, kupolasti

Kratkotrajna največja moč*

1

450 W*

2

Nazivna moč 60 W*

2

Moč RMS CEA 2031 60W

Nazivna impedanca 4 Ω

Raven izhodne glasnosti zvoka

92±2 dB (1 W, 1 m)*

2

Dejanski frekvenčni razpon 40–22.000 Hz*

2

Teža Pribl. 1040g na zvočnik

Priložena dodatna oprema Deli za namestitev

XS-FB1630

Zvočnik Koaksialni 3-smerni:

globokotonec 16 cm,

stožčasti

visokotonski zvočnik

3,5cm, kupolasti

super visokotonski

zvočnik 0,6 cm, kupolasti

Kratkotrajna največja moč*

1

270 W*

2

Nazivna moč 40 W*

2

Moč RMS CEA 2031 45W

Nazivna impedanca 4 Ω

Raven izhodne glasnosti zvoka

91±2 dB (1 W, 1 m)*

2

Dejanski frekvenčni razpon 50–24.000 Hz*

2

Teža Pribl. 630g na zvočnik

Priložena dodatna oprema Deli za namestitev

Oblika in tehnični podatki se lahko spremenijo brez

obvestila.

*

1

»Kratkotrajna največja moč« se lahko imenuje

tudi»najvišja moč«.

*

2

Pogoji preizkušanja: IEC 60268-5 (2003-05)

Specifikacije

XS-FB6930

Zvučnik Koaksijalni trosmjerni:

Woofer 16 × 24 cm

konusni

Tweeter 6,6 cm konusni

Super Tweeter 1,1 cm

skupolom

Kratkoročna maksimalna snaga*

1

450 W*

2

Nazivna snaga 60 W*

2

CEA 2031 RMS snaga 60 W

Nazivna impedancija 4 

Razina zvučnog tlaka 92±2 dB (1 W, 1 m)*

2

Učinkoviti raspon frekvencija

40 – 22.000 Hz*

2

Težina Približno 1040 g po

zvučniku

Isporučena dodatna oprema

Dijelovi za postavljanje

XS-FB1630

Zvučnik Koaksijalni trosmjerni:

Woofer 16 cm, konusni

Tweeter 3,5 cm

sbalansiranom kupolom

Super Tweeter 0,6 cm

skupolom

Kratkoročna maksimalna snaga*

1

270 W*

2

Nazivna snaga 40 W*

2

CEA 2031 RMS snaga 45 W

Nazivna impedancija 4 

Razina zvučnog tlaka 91±2 dB (1 W, 1 m)*

2

Učinkoviti raspon frekvencija

50 – 24.000 Hz*

2

Težina Približno 630 g po

zvučniku

Isporučena dodatna oprema

Dijelovi za postavljanje

Dizajn i specifikacije podložne su promjenama bez

prethodne obavijesti.

Mere

Dimenzije

Dimenzije

Enota: mm

Jedinica: mm

Jedinica: mm



Referenčna točka

Referentna točka

Referentna tačka



Referenčna ravnina

Referentna ravnina

Referentna ravan



Referenčna os

Referentna os

Referentna osa

2372

237

222

ø 80

4-4,5 × 7,5

4 - ø 4,5

166

280







36

94

84

118

153

XS-FB6930

180

166

150

45° 45°

5

ø 158

P.C.D. ø 142

4 - ø 4,5







27

44 18

ø 126

ø 75

83

XS-FB1630

Previdnostni ukrepi



Zvočniškega sistema ne uporabljajte dlje časa

primoči, ki je večja od največje zmogljivosti.



Posnete kasete, ure in kreditne kartice

zmagnetnim kodiranjem hranite stran od

zvočniškega sistema ter jih tako zaščitite pred

škodo, ki jo lahko povzročijo magneti v zvočnikih.



Pri nameščanju enot upoštevajte naslednje

nasvete; v nasprotnem primeru lahko pride

dookvare in/ali slabše kakovosti zvoka.

– Ne dotikajte se diafragem in/ali stožcev zvočnika

z rokami ali orodjem.

– Ne vstavljajte prstov skozi luknje okvirja.

– V enote ne vstavljajte tujkov.

Če ne najdete ustreznega mesta za namestitev,

sepred nameščanjem obrnite na prodajalca

avtomobilov ali najbližjega prodajalca

izdelkovSony.

Mjere opreza



Nemojte dulje vrijeme koristiti sustav zvučnika

preko vršnog kapacitet snage.



Snimljene vrpce, satove i kreditne kartice

smagnetnim zapisom držite podalje od sustava

zvučnika kako biste ih zaštitili od oštećenja koja

mogu prouzročiti magneti u zvučnicima.



Prilikom instaliranja jedinica imajte na umu

sljedeće; u protivnom može doći do kvara i/ili

pogoršanja kvalitete zvuka.

– Nemojte dirati membrane i/ili konuse zvučnika

rukama ili alatima.

– Nemojte provlačiti prste kroz otvore na okviru.

– Nemojte ispuštati strane predmete u jedinice.

Ako ne možete pronaći odgovarajuće mjesto za

postavljanje, posavjetujte se sa svojim prodavačem

automobila ili najbližim prodavačem proizvoda

tvrtke Sony prije postavljanja.

Mere opreza



Nemojte da neprekidno koristite sistem zvučnika

iznad maksimalnog kapaciteta snage.



Snimljene trake, satove i lične kreditne kartice koje

sadrže magnetno kodiranje držite dalje od sistema

zvučnika da biste ih zaštitili od oštećenja

uzrokovanog magnetima u zvučnicima.



Imajte u vidu sledeće kada instalirate jedinice;

usuprotnom može doći do oštećenja i/ili

opadanjakvaliteta zvuka.

– Ne dodirujte dijafragme i/ili kupole zvučnika

rukom ili alatkama.

– Ne provlačite prste kroz otvore na okviru.

– Ne stavljajte strane predmete u jedinice.

Ako ne možete da pronađete odgovarajuće mesto

za postavljanje, pre postavljanja se obratite svom

prodavcu vozila ili najbližem Sony prodavcu.
