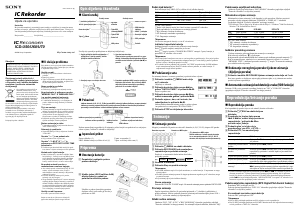

Priručnik Sony ICD-U50 Audiosnimač

Priručnik

Obavijest

PRODAVATELJ NI U KOJEM SLUČAJU NE

MOŽE SNOSITI ODGOVORNOST ZA BILO

KAKVU VRSTU ŠTETE, GUBITKA ILI

TROŠKOVA KOJI SU NASTALI ZBOG

KORIŠTENJA OŠTEĆENOG ILI BILO

KAKVOG PROIZVODA.

Zbrinjavanje starih električnih i

elektroničkih ureñaja (primjenjuje se

u Europskoj uniji i ostalim europskim

zemljama s posebnim sistemima

zbrinjavanja)

Ova oznaka na proizvodu ili na

ambalaži označava da se ovaj

proizvod ne smije zbrinjavati kao

kućni otpad. On treba biti zbrinut

na za tu namjenu predviñenom

mjestu za reciklažu električke ili

elektroničke opreme. Pravilnim

zbrinjavanjem starog proizvoda

čuvate okoliš i brinete za zdravlje svojih bližnjih.

Nepravilnim odlaganjem proizvoda ugrožava se

okoliš i zdravlje ljudi.

Reciklažom materijala pomažete u očuvanju

prirodnih izvora. Za detaljne informacije o

reciklaži ovog proizvoda, molimo kontaktirajte

vašu lokalnu upravu, odlagalište otpada ili

trgovinu gdje ste kupili proizvod.

Primjenjivi pribor: slušalice

* 2 6 7 1 9 4 6 1 2 * (2)



U slučaju problema

Prije odlaska u servis, provjerite sljedeće natuknice.

Ukoliko problem postoji i nakon provjere, obratite

se najbližem Sony servisu.

Ureñaj ne radi.

●

Baterija je nepravilno uložena s obzirom na

polaritet.

●

Baterija je prazna.

●

Tipke su blokirane pomoću HOLD preklopke.

(Kada pritisnete bilo koju tipku, na pokazivaču

tri puta zatitra poruka "HOLD".)

Nema zvuka iz zvučnika.

●

Uključene su slušalice.

●

Glasnoća je postavljena na najmanju razinu.

Na pokazivaču je prikazana oznaka

"MEMORY FULL" ili "MESSAGE FULL"

i ne možete započeti snimanje.

●

Memorija je puna. Izbrišite neke poruke.

●

U odabranom direktoriju je već snimljeno 99

poruka. Odaberite drugi direktorij ili izbrišite

neke poruke.

Čuju se smetnje.

●

Tijekom snimanja ste zagrebli ureñaj nekim pred-

metom ili prstom tako da su se snimile smetnje.

●

Tijekom snimanja ili reprodukcije ste postavili

ureñaj u blizini izvora napajanja, izvora

fluorescentne svjetlosti ili mobilnog telefona.

●

Priključak spojenog mikrofona je bio zaprljan

tijekom snimanja. Očistite priključak.

Razina snimanja je niska.

●

U izborniku podesite osjetljivost mikrofona na

"MIC SENS:H (high).

Snimanje je prekinuto.

●

Napredna funkcija VOR je uključena. Podesite

"VOR:OFF".

Oznaka "--:--" je na pokazivaču.

●

Nije podešeno točno vrijeme (sat).

Oznaka "--Y--M--D" ili "--:--" je

prikazana

na REC DATE ili REC TIME

pokazivaču.

●

Ukoliko ste poruku snimili dok sat nije bio pode-

šen, datum i vrijeme snimanja neće biti prikazan.

Kratak radni vijek baterije.

●

Radni vijek baterije je naveden u odjeljku "Insta-

lacija baterije", a temelji se na reprodukciji kroz

stereo slušalice na srednjoj glasnoći uporabom

Sony LR03(SG) alkalne baterije. Radni vijek

baterije može biti kraći, ovisno o radu ureñaja.

Ne možete snimati poruku u

maksimalnom vremenu trajanja.

●

Ako snimite poruke u kombinaciji HQ, SP i LP

načina, vrijeme snimanja varira, ovisno o

maksimalnom vremenu snimanja u HQ načinu,

odnosno LP načinu.

●

Kad oba direktorija sadrže po 99 poruka,

snimanje više nije moguće.

●

Zbog tehničkih ograničenja IC sustava snimanja,

najmanja duljina trajanja snimanja je otprilike 9

sekundi. Ukoliko se duljina svake snimljene poruke

ne može podijeliti na najmanje jedinice snimanja,

preostalo vrijeme snimanja se može smanjiti za

više od ukupnog vremena trajanja poruka.

Ureñaj ne radi ispravno.

●

Izvadite i ponovno uložite bateriju.

Imajte na umu da se tijekom servisiranja ili

popravaka snimljene poruke mogu izbrisati.

Opis dijelova i kontrola



Glavni uređaj

Prednja strana Stranja strana

Ureñaj nije opremljen preklopkom za uključenje/isključenje.

*

1

Spojite prikljuak slušalica/prijemnika u i

prikljunicu. U sluaju smetnji, obrišite

prikljuak slušalica/slušalice.

*

2

Uporaba kontrolne tipke

Tipku koristite za promjenu postavki i za repro-

dukciju. U izborniku pritisnite tipku desno ili lijevo

za odabir stavke izbornika i pritisnite (NX) za

potvrdu.

*

3

Stavljanje vrpce za nošenje oko vrata

*

4

Pomaknite preklopku HOLD u smjeru strelice za

blokiranje svih kontrola. Ako je funkcija HOLD

ukljuena tijekom zaustavljene reprodukcije,

pokaziva e se takoer iskljuiti.



Pokazivač

Indikator datoteke (A, B, C, D, E, $)/Broj poruke//REC (snimanje) indikator/Indikator vremena snimanja/

Indikator preostalog vremena/Ukupan broj poruka u datoteci/Indikator izbornika/Broja/Indikator

preostalog vremena/Indikator snimanja datuma/Indikator tonog vremena

VOR indikator

Nakon zaustavljanja reprodukcije ili snimanja, prikaz brojača na pokazivaču se mijenja u

točno vrijeme, i nakon 30 sekundi se isključuje.



Isporučeni pribor

Stereo slušalice (1) Upute za uporabu (1)

LR03 alkalna baterija (veličina AAA) (1) Vrpca za nošenje oko vrata (1)

Priprema



Umetanje baterije

A Pomaknite i podignite pokrov

pretinca baterije.

B Uložite jednu LR03 (veličina AAA)

alkalnu bateriju, pazeći na

polaritet te zatvorite pokrov.

Ukoliko se pokrov baterijskog pretinca

slučajno odvoji, pričvrstite ga kao što je

prikazano na slici.

Radni vijek baterije*

1

Kod korištenja Sony LR03 (SG) (veličina AAA) alkalne baterije

Način snimanja Snimanje

Reprodukcija*

2

HQ*

3

Oko 11 h Oko 13 h

SP*

4

Oko 16 h i 30 min Oko 19 h

LP*

5

Oko 16 h i 30 min Oko 19 h

MP3

— Oko 8 h i 30 min

(h: sati / min: minute)

*

1

Radni vijek baterije može biti i kraći ovisno o uporabi IC rekordera.

*

2

Kod reprodukcije sa slušalicama na srednjoj glasnoći

*

3

HQ: Snimanje visokom kvalitetom

*

4

SP: Snimanje standardne reprodukcije

*

5

LP: Dugotrajno snimanje

M Napomena

Ne koristite manganske baterije s ovim IC rekorderom.

Indikator kapaciteta baterije

Indikator baterije na pokazivaču prikazuje stanje baterije.

Kad C počne treptati, zamijenite je novom.

Kad H trepće i poruka “CHANGE BATTERY” zatrepće 3 puta, baterije je

potrošena i IC rekorder više ne radi.

M Napomene

●

Kad zamijenite bateriju novom, sat se vrati na prikaz za podešavanje, ili se pojavi prikaz

nepravilnog datuma i vremena nakon ulaganje baterije. U tom slučaju, ponovo podesite

datum i vrijeme. Snimljene poruke će ostati.

●

IC rekorder očitava podatke kad je poruka "ACCESS" na pokazivaču ili OPR indikator

trepće narančastom bojom. Dok IC rekorder očitava podatke, ne vadite bateriju. U

suprotnom bi mogli oštetiti podatke.



Podešavanje sata

Za snimanje datuma i vremena, potrebno je podesiti točno vrijeme.

A Pritisnite i zadržite !/MENU malo dulje

od 1 sekunde.

Uključuje se izbornik.

B Pritisnite kontrolnu tipku prema > za

prikaz "DATE & TIME>" te pritisnite NX.

Pojavi se prikaz sata.

C Pritisnite kontrolnu tipku prema NX za

odabir znamenaka godine i pritisnite NX.

D Podesite mjesec, dan, sat i minute, tim

redoslijedom, te pritisnite NX.

Nakon odabira znamenki minuta, podesi se točno vrijeme

i na pokazivač se vrati poruka "DATE & TIME>".

E Pritisnite STOP za isključenje izbornika.

Snimanje



Snimanje poruka

Moguće je snimiti do 99 poruka u svaku od 5 datoteka (A, B, C, D i E), ukupno 495 poruka.

Datoteka za poruke Datoteka za MP3 zapise

* $ je datoteka za MP3 zapise.

Ukoliko odaberete i snimite poruke, datoteka

e se automatski prebaciti u A, B, C, D ili E

datoteku, bilo koju koja ima dovoljno memorije.

A Pritisnite !/MENU za odabir datoteke.

B Pritisnite REC/PAUSE kod zaustavljene

reprodukcije za početak snimanja.

Poruka će se automatski dodati nakon dovršetka

posljednje poruke.

npr.

Poruka 1 Poruka 2 Nova poruka

Prazno

C Govorite u mikrofon.

D Pritisnite Stop za prekid snimanja.

M Napomene

●

Ako OPR indikator trepće ili svijetli narančasto, ne vadite bateriju. U suprotnom se mogu

oštetiti podaci.

●

Ukoliko tijekom snimanja prstom ili drugim predmetom zagrebete po IC rekorderu, mogu

se snimiti smetnje.

●

Prije snimanja provjerite indikator baterije.

Pauza snimanja

Pritisnite REC/PAUSE. "PAUSE" trepće. Za nastavak snimanja ponovo pritisnite REC/PAUSE.

Praenje snimanja

Spojite isporučene slušalice ili opcionalni prijemnik u i (slušalice) priključnicu i

pratite snimanje. Možete podesiti glasnoću pomicanjem kontrolne tipke prema VOL +

ili VOL –, no razina snimanja je nepromjenjiva.

Odabir naina snimanja

Odaberite "HQ", "SP", ili "LP" u "REC MODE:HQ" izborniku (pogledajte odjeljak

"Postavke izbornika" na drugoj stranici). Za snimanje boljom kvalitetom, odaberite "HQ".

Podešavanje osjetljivosti mikrofona

Odaberite osjetljivost mikrofona u "MIC SENS:H" izborniku (pogledajte odjeljak

"Postavke izbornika" na sljedećoj stranici).

Maksimalno vrijeme snimanja

Maksimalni vrijeme snimanja* svih datoteka je niže navedeno. Možete provjeriti

preostalo vrijeme snimanja odabirom "REMAIN" u "DISPLAY>" izborniku

(pogledajte odjeljak "Postavke izbornika" na drugoj stranici).

* Kod brisanja "Player Plug-in for Windows Media Player" i "Windows

®

2000 Professional,

Windows

®

98 Second Edition Driver".

ICD-U50 ICD-U60 ICD-U70

HQ*

1

28 hr. 40 min. 57 hr. 30 min. 115 hr. 10 min.

SP*

2

76 hr. 30 min. 153 hr. 25 min. 307 hr. 15 min.

LP*

3

125 hr. 15 min. 251 hr. 5 min. 502 hr. 45 min.

(hr.: sati / min.: minute)

*

1

HQ: snimanje visokom kvalitetom

*

2

SP: snimanje standardne reprodukcije

*

3

LP: dugotrajno snimanje

Indikator preostalog vremena

Tijekom snimanja, prikazani kapacitet memorije se smanjuje.

Kad ništa nije snimljeno, "?" je prikazano.

Kad preostalo vrijeme snimanja doñe do 5 minuta, trepće indikator preostale memorije "N".

Kad je memorija puna, snimanje će se automatski zaustaviti, oglasit će se alarm,

"MEMORY FULL" i indikator preostale memorije "O" trepće. Za nastavak snimanja,

prvo obrišite neke od poruka.



Dodavanje novog broja poruke tijekom snimanja

(dijeljenje poruka)

A Pritisnite i zadržite REC/PAUSE tijekom snimanja malo dulje od 1 sek.

Broj nove poruke se dodaje na mjestu gdje pritisnete tipku, te je jednostavno možete

pronaći tijekom reprodukcije.



Automatsko snimanje kod detekcije zvuka (VOR funkcija)

Podesite VOR (voice operated recording) funkciju na "ON" u "VOR:OFF" izborniku

(pogledajte odjeljak "Postavke izbornika" na drugoj stranici).

Reprodukcija/brisanje poruka



Reprodukcija poruka

Kod reprodukcije poruke koju ste tek snimili, krenite od koraka

A Pritisnite !/MENU za odabir željene

datoteke.

B Pomaknite kontrolnu tipku prema

. ili >

za odabir broja poruke za

reprodukciju i pritisnite NX za

početak reprodukcije.

C Podesite glasnoću tako da je

pomaknete prema VOL + ili VOL –.

D Pritisnite STOP za zaustavljanje

reprodukcije.

Za Učinite

pauzu reprodukcije

Pritisnite NX. Za nastavak reprodukcije pritisnite NX

još jednom.

prijelaz na početak tekuće

poruke

Pritisnite prema .

jednom.

povratak na prethodnu

poruku

Pritisnite prema . nekoliko puta. (kad je zaustavljena

reprodukcija, pritisnite i zadržite tipku za povratak kroz

poruku.)

prijelaz na sljedeću poruku

Pritisnite prema > jednom.

prijelaz na sljedeće poruke

Pritisnite prema > nekoliko puta. (kad je zaustavljena

reprodukcija, držite tipku pritisnutom za preskakanje poruka.)

pretraživanje unaprijed/

unatrag*

Pritisnite nekoliko puta . (naprijed/prijelaz unaprijed) ili

> (unatrag/prijelaz unatrag) tijekom reprodukcije i otpu-

stite tipku na mjestu na kojem želite nastaviti reprodukciju.

* Ukoliko kontrolnu tipku držite pritisnutom prema > ili ., IC rekorder će početi

ubrzano pretraživati. Tijekom pretraživanja unatrag/prijelaza unatrag, biti će prikazan

brojač, bez obzira na postavku pokazivača. Ukoliko držite kontrolnu tipku pritisnutom

prema > do kraja snimljenih poruka, “MESSAGE END” će treptati i IC rekorder će se

zaustaviti na početku posljednje poruke u datoteci.

Podešavanje brzine reprodukcije (DPC: Digital Pitch Control funkcija)

Pomaknite DPC preklopku na ON.

Podesite brzinu reprodukcije u "DPC: 0%" izborniku (pogledajte odjeljak "Postavke

izbornika" na sljedećoj stanici).

Za nastavak normalne reprodukcije

Podesite DPC preklopku na OFF.

M Napomene

●

Kad je DPC preklopka podešena na ON, mijenja se zvuk reprodukcije.

●

Kad je DPC preklopka podešena na ON, MP3 datoteka može biti reproducirana na manjoj

od one podešene u "DPC 0%" izborniku.

IC Rekorder

Upute za uporabu

Korisniku

Broj modela naznačen je na stražnjoj strani ureñaja, a serijski broj je naznačen unutar

pretinca za baterije. ubilježite serijski broj na dolje predviñeno mjesto. Ti brojevi će

vam biti potrebni prilikom pozivanja Sony ovlaštenog servisa u vezi s ovim ureñajem.

Broj modela __________ Serijski broj _______________________

ICD-U50/U60/U70

©2006 Sony Corporation

http://www.sony.net

A

-

B

]

(ponavljanje) tipka

i

(slušalice) prikljunica

*

1

Zvunik

Kontrolna tipka

*

2

OPR (funkcija)

indikator

Baterijski odjeljak

Tipka

!

/Menu

Ugraeni

mikrofon

Tipka REC

(snimanje)/PAUSE

T

ipka STOP

Pokaziva

USB pokrov

Oma za vrpcu

*

3

HOLD

*

4

preklopka

DPC

preklopka

Indikator naina

snimanja

Ind

ikator ponavljanja reprodukcije

Indikator naina reprodukcije

Indikator kapaciteta baterije

Indikator osjetljivosti mikrofona

Ocjena

Više o ovom priručniku

Razumijemo da je lijepo imati papirnati priručnik za svoj Sony ICD-U50 Audiosnimač. Uvijek možete preuzeti priručnik s naše web stranice i sami ga ispisati. Ako želite imati originalni priručnik, preporučujemo da kontaktirate Sony. Oni bi mogli osigurati originalni priručnik. Tražite li priručnik za svoj Sony ICD-U50 Audiosnimač na drugom jeziku? Odaberite željeni jezik na našoj početnoj stranici i potražite broj modela da vidite imamo li ga na raspolaganju.

Tehnički podaci

Svi priručnici za Sony Audiosnimači
Više priručnika za Audiosnimači

Povezani proizvodi

Priručnik

Sony ICD-SX750 Audiosnimač

Priručnik

Sony ICD-P620 Audiosnimač

Priručnik

Sony ICD-PX370 Audiosnimač

Priručnik

Sony ICD-P320 Audiosnimač

Priručnik

Sony ICD-SX712 Audiosnimač

Priručnik

Sony ICD-SX25 Audiosnimač

Priručnik

Sony ICD-SX46 Audiosnimač

Priručnik

Sony ICD-SX700 Audiosnimač

Povezane kategorije
