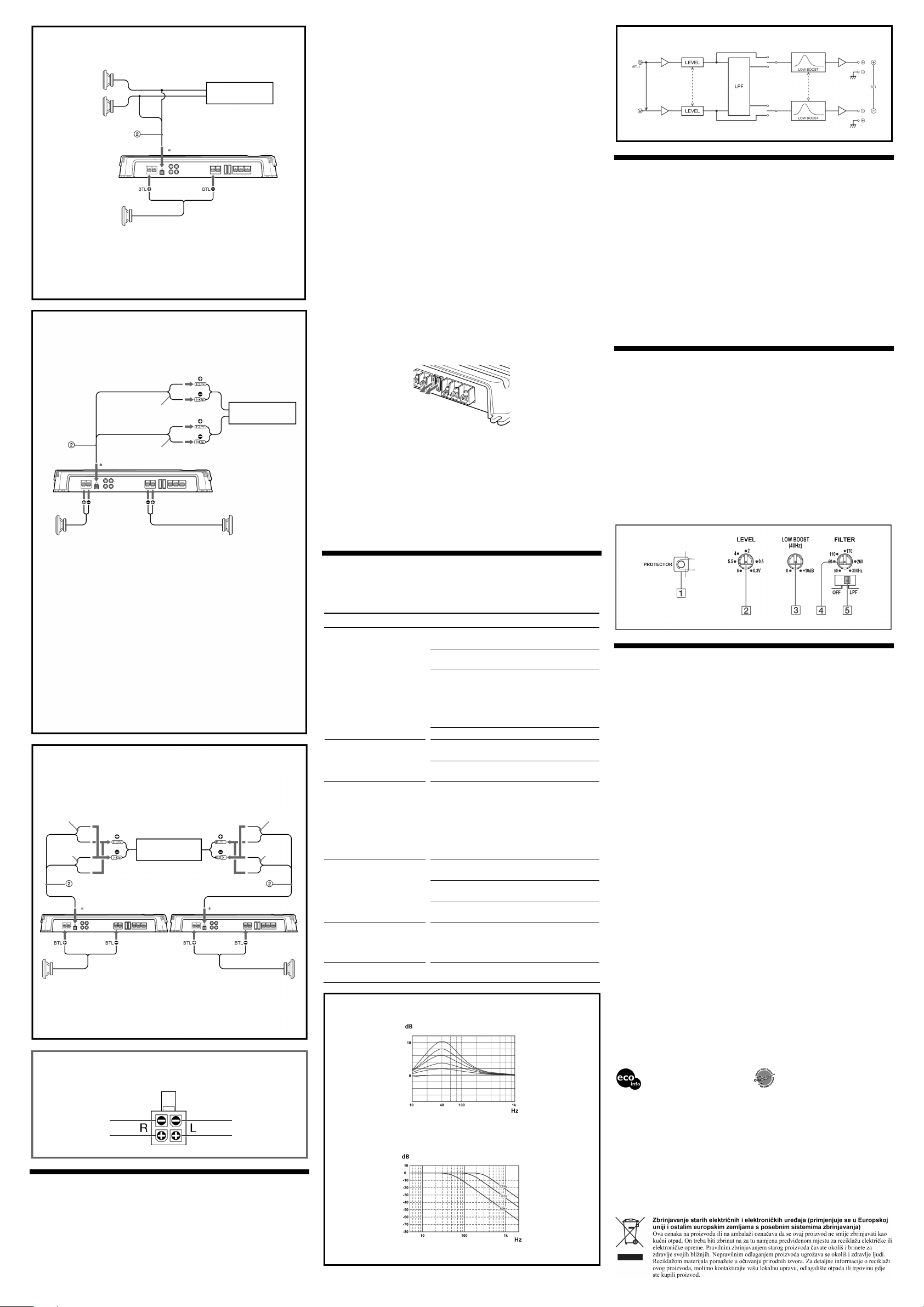

Mjere opreza
• Ovaj uređaj je namijenjen za rad uz isključivo 12 V DC napajanje i
uzemljenjem na negativan pol.
• Koristite zvučnike odgovarajuće impedancije.
— 2 – 8 Ω (stereo), 4 – 8 Ω (kad se pojačalo koristi kao premosnik).
• Nemojte spajati aktivne zvučnike (s ugrađenim pojačalima) na zvučničke
priključke ovog uređaja jer to može prouzročiti oštećenja pojačala i aktivnih
zvučnika.
• Nemojte ugrađivati pojačalo na mjesta izložena:
— visokim temperaturama, primjerice od izravnog sunca ili toplog zraka iz
uređaja za grijanje
— kiši ili vlazi
— nečistoći ili prašini
• Ako je vaše vozilo parkirano na izravnom suncu i postoji mogućnost
značajnog porasta temperature u njegovoj unutrašnjosti, prije uporabe
pričekajte da se ohladi.
• Kad ugrađujete pojačalo u vodoravnom položaju, pazite da ne prekrijete
rashladna rebra podnim tepihom ili sličnim predmetima.
• Ugradite li pojačalo preblizu autoradija ili antene, mogu se pojaviti smetnje.
U tom slučaju ga premjestite.
• Ako autoradio nema napajanja, provjerite spojeve.
• Ovo pojačalo sadrži zaštitni sklop* za zaštitu tranzistora i zvučnika u slučaju
kvara. Ne pokušavajte testirati zaštitni sklop prekrivanjem hladnjaka ili
spajanjem opreme neprikladne snage.
• Nemojte koristiti uređaj ako je akumulator slab jer njegov optimalan rad
ovisi o stabilnom napajanju.
• Iz sigurnosnih razloga održavajte glasnoću autoradija na umjerenoj razini
tako da možete čuti zvukove prometa.
• Standardno je preklopka FILTER stavljena u položaj "LPF". Ako spojite
zvučnik punog opsega, pomaknite je u položaj "OFF".
Zamjena osigurača
Ako osigurač pregori, provjerite naponske spojeve i zamijenite oba osigurača.
Dogodi li se to ponovo i nakon zamjene, možda je posrijedi kvar. U tom
slučaju se obratite najbližem Sony prodavatelju.
Upozorenje
Pregorjeli osigurač zamijenite novim, iste jakosti (ta je vrijednost naznačena
iznad držača). Nikad nemojte koristiti osigurač jači od preporučenog jer to
može oštetiti uređaj.
* Zaštitni sklop
Ovo pojačalo je opremljeno zaštitnim sklopom koji se aktivira u sljedećim
slučajevima:
⎯ kad se uređaj pregrije
⎯ kad se generira istosmjerna (DC) struja
⎯ kada dođe do kratkog spoja kontakata zvučnika
Indikator PROTECTOR zasvijetli crveno i pojačalo se isključuje.
U takvim slučajevima isključite spojenu opremu, izvadite kasetu ili disk i
utvrdite razlog nepravilnosti u radu. Ako se pojačalo pregrijalo, pričekajte da se
ohladi prije uporabe.
Imate li pitanja ili problem u vezi s ovim uređajem koji nisu navedeni u ovim
uputama, obratite se najbližem Sony prodavatelju.
U slučaju problema
U sljedećoj tablici je navedena većina problema na koje možete naići u radu s
pojačalom. Prije čitanja tablice, pogledajte opise postupaka povezivanja i
rukovanja.
Problem Uzrok/rješenje
Pregorio je osigurač.
t Zamijenite ga novim.
Kabel uzemljenja nije čvrsto spojen.
t Učvrstite ga na metalnom dijelu karoserije.
Napon prema priključku za daljinsko upravljanje je
preslab.
• Spojeni autoradio nije uključen.
t Uključite ga.
• Na sustav je spojeno previše pojačala.
t Koristite relej.
Plavo osvjetljenje ne radi.
Provjerite napon akumulatora (10,5 – 16 V).
Isključite napajanje. Kontakti zvučnika su kratko spojeni.
t Uklonite uzrok kratkog spoja.
Indikator PROTECTOR svijetli
crveno.
Isključite napajanje. Provjerite jesu li kabeli zvučnika
i uzemljenja čvrsto spojeni.
• Pojačalo je prevruće.
Prekomjerno zagrijavanje.
• Koristite zvučnike odgovarajuće impedancije.
t 2 – 8 Ω (stereo), 4 – 8 Ω (kad se pojačalo koristi
kao premosnik).
• Provjerite ima li mjesto ugradnje dostatno
prozračivanje.
• Zvuk je isprekidan.
Aktivirao se sklop za zaštitu od pregrijavanja.
t Smanjite glasnoću.
Naponski kabeli se nalaze preblizu RCA pin kabela.
t Odmaknite ih.
Kabel uzemljenja nije čvrsto spojen.
t Učvrstite ga na metalnom dijelu karoserije.
Čuje se zvuk alternatora.
Minus kabeli zvučnika dodiruju šasiju vozila.
t Odmaknite ih.
Zvuk je prigušen.
Preklopka FILTER je postavljena u položaj "LPF".
• Tvornički je ova preklopka postavljena u položaj "LPF".
t
Ako ste spojili širokopojasni zvučnik, postavite je
u položaj "OFF".
Zvuk je suviše tih.
Kontrola LEVEL nije u pravilnom položaju. Zakreni
te
je u smjeru kazaljke na satu.
Naglašavanje niskih tonova
Frekvencija
Prekidna frekvencija
Frekvencija
Dijagram sklopa
Značajke
• Maksimalna izlazna snaga 400 W po kanalu (pri 4 Ω).
• Ovo pojačalo se može koristiti i kao premosnik s maksimalnom izlaznom snagom
od 1200 W.
• Ako vaš autoradio nema linijski izlaz, zvučnici se mogu spojiti izravno na izlaz
ovog pojačala (spajanje na visokorazinski ulaz).
• Ugrađeni varijabilni niskopropusni filter (LPF) i sklop za naglašavanje niskih tonova.
• Mogućnost spajanja dva zvučnika u sustav s više zvučnika.
• Zaštitni sklop.
• Impulsno napajanje* za stabilnu i reguliranu izlaznu snagu.
* Impulsno napajanje
Ovo pojačalo ima ugrađeni regulator napajanja koji pretvara DC 12 V napon iz
akumulatora u impulse visoke brzine pomoću poluvodičke sklopke. Ti se
impulsi intenziviraju putem ugrađenog impulsnog transformatora i razdvajaju u
pozitivni i negativni napon prije ponovnog pretvaranja u istosmjernu struju.
Takav sustav pruža visoko učinkovito napajanje s izlazom niske impedancije.
Opis kontrola
A Indikator PROTECTOR
Taj indikator svijetli crveno kad se aktivira zaštitni sklop. U tom slučaju
pogledajte poglavlje "U slučaju problema".
B Kontrola LEVEL
Ovom kontrolom se može podesiti razina ulaznog signala. Zakrenite je u
smjeru kazaljke na satu ako se razina izlaznog signala autoradija doima
niskom.
C LOW BOOST kontrola razine
Zakrenite za naglašavanje frekvencija oko 40 Hz na maksimum od 10 dB.
D Regulator za podešavanja prekidne frekvencije
Podešavanje prekidne frekvencije (50 – 300 Hz) za niskopropusni filter.
E Preklopka FILTER
Kad je ova preklopka u položaju LPF, odabran je niskopropusni filter.
Tehnički podaci
IZLAZNA SNAGA I UKUPNO HARMONIČKO
IZOBLIČENJE
200 W po kanalu, minimalna konstantna prosječna
snaga pri 4 ohma, s oba aktivna kanala od 20 Hz do
20 kHz uz najviše 0,1% harmoničkog izobličenja
prema standardima Car Audio Ad Hoc Committee.
Ostali tehnički podaci
Sustav OTL sustav (izlaz bez
transformatora)
Impulsno napajanje
Ulazi RCA pin priključci
Visokorazinski ulaz
Izlazi Priključci za zvučnike
Through out pin priključci
Odgovarajuća impedancija zvučnika
2 – 8 Ω (stereo)
4 – 8 Ω (stereo) (kad se
pojačalo koristi kao
premosnik)
Maksimalna izlazna snaga
400 W T 2 (pri 4 Ω)
600 W T 2 (pri 2 Ω)
1200 W T (BTL, pri 4 Ω)
Izmjerena izlazna snaga
(uz napon od 14,4 V)
200 W RMS T 2 (20 Hz –
20 kHz,
0,1% THD + N, pri 4 Ω)
250 W RMS T 2 (20 Hz –
20 kHz,
0,15% THD + N, pri 2 Ω)
500 W RMS (BTL) (20 Hz
– 20 kHz, 0,15% THD +
N, pri 4 Ω)
Omjer signal/šum
93 dBA (referenca 1 W
u 4 Ω)
Frekvencijski odaziv
5 Hz – 50 kHz (+0 –3 dB)
Opseg podešavanja ulaznog signala
0,3 – 6,0 V (RCA pin
priključci)
1,2 – 12,0 V
(visokorazinski ulaz)
Niskopropusni filter
50 – 300 Hz, –12 dB/okt
Naglašavanje niskih tonova
0 – 10 dB (40 Hz)
Napajanje 12 V DC akumulator
(negativni pol na
uzemljenje)
Napon 10,5 – 16 V
Potrošnja uz izmjerenu izlaznu
snagu: 48 A (4 Ω)
Ulaz daljinskog
upravljača: 1 mA
Dimenzije Približno 403 T 55 T 277
mm (š/v/d), bez dijelova
koji strše i kontrola
Masa Približno 5,0 kg bez
dodatnog pribora
Isporučeni pribor
Učvrsni vijci (4)
Visokorazinski kabel (1)
Zaštitni čep (1)
Dizajn i tehnički podaci podložni su
promjeni bez najave. Proizvođač ne
preuzima odgovornost za eventualne
tiskarske pogreške
• Pakirni jastučići ne sadrže polistirensku
pjenu.
• Za neke dijelove je upotrijebljena
legura za lemljenje bez olova.
• Kućište je načinjeno bez halogenih
protupožarnih aditiva.
• Tiskane pločice načinjene su bez
halogenih protupožarnih aditiva.
CEA2006 Standard
Izlazna snaga: 200 vata RMS T 2 pri 4
ohma <1% THD + N
Omjer signal/šum: 93 dBA (referenca 1
W u
4 ohma)
Spajanje preko visokorazinskog
ulaza (kao mono pojačalo za subwoofer)
Lijevi zvučnik
Desni zvučnik
Autoradio
Subwoofer (min. 4
Ω
)
Detalje o kontrolama i preklopkama pogledajte u opisu "Opis kontrola".
Napomena
Ako želite koristiti subwoofer kao mono zvučnik, spojite ga na gore
prikazan način. Izlazni signali za subwoofer kombinacija su desnog i
lijevog izlaznog signala.
Spajanje preko visokorazinskog
ulaza (sustav s dva zvučnika)
Bijelo
Kabel s crnom prugom
Sivo
Kabel s crnom prugom
Izlaz lijevog zvučnika
Izlaz desnog z
vučnika
Autoradio
Lijevi zvučnik
(min. 2 Ω)
Desni zvučnik
(min. 2 Ω)
Detalje o kontrolama i preklopkama pog
ledajte u opisu "Opis kontrola".
Spajanje preko visokorazinskog
ulaza (kao mono pojačalo)
Kabel s crnom prugom
Kabel s crnom prugom
Izlaz lijevog
zvučnika
Autoradio
Izlaz desnog
zvučnika
Lijevi zvučnik
(min. 4 Ω)
Kabel s crnom
prugom
Kabel s crnom
prugom
Desni zvučnik
(min. 4 Ω)
Detalje o kontrolama i preklopkama pog
ledajte u opisu "Opis kontrola".
*
Priključnica visokorazinskog ulaza
Sivo s crnom prugom
Sivo
Bijelo s crnom prugom
Bijelo
Lijevi
kanal
Desni
kanal
Normalno
Preokrenuto
Pojač
alo
snage
Pojačalo
snage
