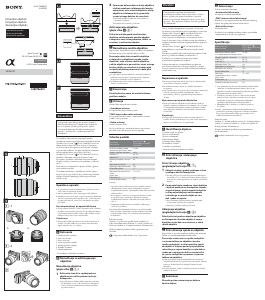

Priručnik Sony SEL2470Z Objektiv fotoaparata

Priručnik







–1

(1) (2)





–2







FE 4/24-70

FE 4/24-70

2

1

6

7

3

45

FE 4/24-70

Slovenščina

Ta priročnik z navodili opisuje uporabo objektivov.

Previdnostne ukrepe, ki so skupni vsem objektivom,

kotso na primer opombe glede uporabe, najdete

v ločenem dokumentu »Previdnostni ukrepi pred

uporabo«. Preduporabo objektiva preberite oba

dokumenta.

Ta objektiv je zasnovan za fotoaparate E-mount.

Objektivane morete uporabljati na fotoaparatih A-mount.

Objektiv Vario-Tessar T

FE 24-70mm F4 ZA OSS sta

skupaj razvili podjetji Carl Zeiss in Sony Corporation

ter je zasnovan za fotoaparate Sony E-mount. Objektiv

je proizveden v skladu s strogimi standardi in sistemom

zazagotavljanje kakovosti podjetja Carl Zeiss.

Objektiv Vario-Tessar T FE 24-70mm F4 ZA OSS je

združljiv s slikovnim senzorjem formata 35 mm.

Fotoaparat, opremljen s slikovnim senzorjem formata

35 mm, je mogoče nastaviti na fotografiranje z velikostjo

APS-C.

Podrobnosti o nastavitvah fotoaparata si lahko ogledate

vpriročniku z navodili.

Za dodatne informacije o združljivosti obiščite spletno

mesto Sony za svoje območje ali se obrnite na prodajalca

izdelkov Sony ali lokalnega pooblaščenega serviserja

izdelkov Sony.

Opombe o uporabi



Ko prenašate fotoaparat z nameščenim objektivom, vedno

čvrsto držite fotoaparat in objektiv.



Med zoomiranjem ne držite za izstopajoči del objektiva.



Objektiv ni odporen na vlago, čeprav je zasnovan z namenom,

da bi bil odporen na prah in pršenje z vodo. Če med uporabo

fotoaparata dežuje itd., pazite, da vodne kapljice ne padajo

naobjektiv.

Previdnostni ukrepi pri uporabi bliskavice



Ko uporabljate bliskavico, vedno odstranite senčilo objektiva

in slikajte vsaj 1 m stran od motiva. Če uporabljate bliskavico

z določenimi objektivi, lahko objektiv delno blokira svetlobo

bliskavice, kar povzroči senco na dnu slike.

Vinjetiranje



Pri uporabi objektiva postanejo robovi zaslona temnejši od

središča. Če želite omiliti ta pojav, imenovan vinjetiranje,

zaprite zaslonko za 1 do 2 stopnji.



Deli enote

1 Oznaka senčila objektiva

2 Obroč za ostrenje

3 Obroč za zoom

4 Lestvica goriščne razdalje

5 Oznaka goriščne razdalje

6 Kontakti objektiva*

7 Oznaka namestitve

* Ne dotikajte se kontaktov objektiva.



Nameščanje in odstranjevanje

objektiva

Nameščanje objektiva

(glejte sliko



–



.)

1

O

dstranite stranski in sprednji pokrov

objektiva ter zaščitni pokrov na ohišju

fotoaparata.

 Sprednji pokrov objektiva lahko namestite/odstranite

na dva načina, (1) in (2). Ko nameščate/odstranjujete

pokrov objektiva z nameščenim senčilom objektiva,

uporabite način (2).

2

Poravnajte bele oznake na ohišju objektiva

z belimi oznakami na fotoaparatu (oznaka

namestitve), nato vstavite objektiv v ohišje

objektiva na fotoaparatu in ga zavrtite

vsmeri urinega kazalca, da se zaskoči.

 Med nameščanjem objektiva ne držite gumba za

odstranitev objektiva.

 Ne nameščajte objektiva pod kotom.

Odstranjevanje objektiva

(glejte sliko



–



.)

Pritisnite in držite gumb za odstranitev

objektiva na fotoaparatu, zavrtite objektiv

vnasprotni smeri urinega kazalca, dokler se

neustavi, in odstranite objektiv.



Nameščanje senčila objektiva

Priporočamo, da uporabite senčilo objektiva, da zmanjšate

bleščanje in zagotovite najboljšo kakovost slike.

Poravnajte rdečo črto na senčilu objektiva

z rdečo piko na objektivu (oznaka senčila

objektiva), nato vstavite senčilo objektiva

vohišje objektiva in ga zavrtite v smeri urinega

kazalca, dokler se ne zaskoči in je rdeča pika

na senčilu objektiva poravnana z rdečo piko

naobjektivu.



Ko uporabljate vgrajeno bliskavico ali zunanjo bliskavico,

priključeno na fotoaparat, odstranite senčilo objektiva,

dapreprečite blokiranje svetlobe bliskavice.



Pri shranjevanju naj bo senčilo objektiva nameščeno na

objektiv v obratni smeri.



Zoomiranje

Zavrtite obroč za zoom, da nastavite želeno

goriščno razdaljo.



Ostrenje

Ostrino lahko nastavite na tri načine.



Samodejno ostrenje

Fotoaparat samodejno nastavi ostrino.



DMF (neposredno ročno ostrenje)

Ko fotoaparat nastavi ostrino v samodejnem ostrenju,

jolahko ročno popravite.



Ročno ostrenje

Ostrino nastavite ročno.

Za več podrobnosti o nastavitvah načinov upoštevajte

priročnik z navodili, ki je priložen fotoaparatu.

Tehnični podatki

Ime izdelka

(Ime modela)

Vario-Tessar T

FE 24-70mm F4 ZA OSS

(SEL2470Z)

Goriščna razdalja formata,

ekvivalentnega 35 mm*

1

(mm)

36-105

Skupine-elementi objektiva

10-12

Vidni kot 1*

2

84°-34°

Vidni kot 2*

2

61°-23°

Najmanjša razdalja ostrenja*

3

(m)

0,4

Največja povečava (X)

0,2

Najmanjša odprtina zaslonke

f/22

Premer filtra (mm)

67

Dimenzije (največji premer ×

višina)

(pribl., mm)

73 × 94,5

Teža (pribl., g)

426

Funkcija kompenzacije

tresenja

Da

*

1

Zgoraj navedene vrednosti za goriščno razdaljo formata,

ekvivalentnega 35 mm, veljajo za digitalne fotoaparate

zizmenljivimi objektivi, opremljenimi s slikovnim senzorjem

velikosti APS-C.

*

2

Kot pogleda 1 je vrednost za fotoaparate formata 35 mm,

kot pogleda 2 pa je vrednost za digitalne fotoaparate

zizmenljivimi objektivi s slikovnim senzorjem velikosti

APS-C.

*

3

Najmanjša razdalja izostritve je razdalja od slikovnega

senzorja do predmeta.



Pri nekaterih mehanizmih objektivov se goriščna razdalja

lahko spremeni s spremembo razdalje snemanja. Navedene

goriščne razdalje veljajo, ko je način izostritve nastavljen

naneskončno.

Priložena oprema

Objektiv (1), pokrov na sprednji strani objektiva (1),

pokrovna zadnji strani objektiva (1), senčilo objektiva (1),

torbica za objektiv (1), komplet natisnjene dokumentacije

Oblika in tehnični podatki se lahko spremenijo brez

obvestila.

je blagovna znamka družbe Sony Corporation.

Hrvatski

Ovaj priručnik s uputama objašnjava kako

upotrebljavati objektive. Mjere opreza koje se odnose

na sve objektive, na primjer napomene o upotrebi,

nalaze se u posebnom dokumentu “Mjere opreza prije

upotrebe”. Prije upotrebe objektiva obavezno pročitajte

oba dokumenta.

Ovaj je objektiv dizajniran za fotoaparate s E-navojem.

Nemožete ga upotrebljavati na fotoaparatima s A-navojem.

Objektiv Vario-Tessar T

FE 24-70mm F4 ZA OSS

zajednički su izradili grupacija Carl Zeiss i tvrtka

SonyCorporation i dizajniran je za fotoaparate tvrtke

Sony sE-navojem. Ovaj je objektiv proizveden u skladu sa

strogim normama i sustavom osiguranja kvalitete grupacije

Carl Zeiss.

Objektiv Vario-Tessar T FE 24-70mm F4 ZA OSS

kompatibilan je s rasponom slikovnog senzora formata

35mm.

Fotoaparat opremljen slikovnim senzorom formata 35 mm

može se postaviti za snimanje u veličini APS-C.

Pojedinosti o postavljanju fotoaparata potražite

upriručniku s uputama za fotoaparat.

Dodatne informacije o kompatibilnosti potražite na

web-mjestu tvrtke Sony na svom području ili se obratite

svom prodavaču Sony proizvoda ili ovlaštenom lokalnom

servisu tvrtke Sony.

Napomene o upotrebi



Pri nošenju fotoaparata na koji je pričvršćen objektiv uvijek

čvrsto držite i fotoaparat i objektiv.



Pri zumiranju nemojte držati dio objektiva koji izlazi iz

fotoaparata.



Ovaj objektiv nije vodootporan, iako je dizajniran snamjerom

da bude otporan na prašinu i zapljuskivanje. Ako se

upotrebljava po kiši i sl., pripazite da kapi ne padaju na

objektiv.

Mjere opreza pri upotrebi bljeskalice



Kada upotrebljavate bljeskalicu, uvijek uklonite sjenilo za

objektiv i snimajte na udaljenosti od najmanje 1 m od objekta.

U određenim kombinacijama objektiva i bljeskalice objektiv

može djelomično blokirati svjetlo bljeskalice i izazvati sjenu

na dnu slike.

Vinjetiranje



Pri upotrebi objektiva kutovi zaslona postaju tamniji od

središta. Da biste smanjili utjecaj te pojave (zvane vinjetiranje),

zatvorite otvor blende za 1 do 2 graničnika.



Identifikacija dijelova

1 Oznaka sjenila za objektiv

2 Prsten za fokusiranje

3 Prsten za zumiranje

4 Skala žarišne duljine

5 Oznaka žarišne duljine

6 Kontakti za objektiv*

7 Oznaka za postavljanje

* Nemojte dodirivati kontakte za objektiv.



Pričvršćivanje i uklanjanje

objektiva

Pričvršćivanje objektiva

(pogledajte ilustraciju



–



.)

1

U

klonite stražnji i prednji poklopac za leću

ipoklopac kućišta fotoaparata.

 Prednji poklopac za leću možete pričvrstiti/ukloniti na

dva načina, (1) i (2). Kada pričvršćujete/skidate poklopac

za leću dok je sjenilo pričvršćeno za objektiv, upotrijebite

način (2).

2

Poravnajte bijelu oznaku na cijevi objektiva

s bijelom oznakom na fotoaparatu (oznaka

za postavljanje), a zatim umetnite objektiv

u sklop za postavljanje na fotoaparatu

i okrećite ga u smjeru kazaljke na satu

dok sjedne na mjesto.

 Pri postavljanju objektiva nemojte pritiskati gumb

zaotpuštanje objektiva na fotoaparatu.

 Nemojte postavljati objektiv pod kutom.

Uklanjanje objektiva

(pogledajte ilustraciju



–



.)

Držeći pritisnut gumb za otpuštanje objektiva

na fotoaparatu, okrećite objektiv u smjeru

kazaljke na satu dok se ne zaustavi, a zatim

skinite objektiv.



Pričvršćivanje sjenila za objektiv

Preporučuje se upotreba sjenila za objektiv radi smanjenja

bljeska i postizanja maksimalne kvalitete slike.

Poravnajte crvenu crtu na sjenilu za objektiv

scrvenom točkom na objektivu (oznaka

sjenila za objektiv), a zatim umetnite sjenilo

za objektiv u sklop za postavljanje objektiva

i okrećite ga u smjeru kazaljke na satu dok ne

sjedne na svoje mjesto i dok se crvena točka

na sjenilu za objektiv ne poravna s crvenom

točkom na objektivu.



Kada upotrebljavate ugrađenu bljeskalicu fotoaparata ili

vanjsku bljeskalicu koja je pričvršćena na fotoaparat, uklonite

sjenilo za objektiv kako biste izbjegli blokiranje svjetla

bljeskalice.



Pri pohranjivanju, sjenilo za objektiv pričvrstite na objektiv

stražnjom stranom.



Zumiranje

Okrenite prsten za zumiranje na željenu

žarišnuduljinu.

4-528-706-01(1)

(SI-HR-SR)

©2013 Sony Corporation

SEL2470Z

Izmenljivi objektiv

Izmjenjivi objektiv

Zamenljivi objektiv

Navodila za uporabo

Upute za upotrebu

Uputstvo za upotrebu

Vario-Tessar T

FE 24-70mm F4 ZA OSS

E-mount



Fokusiranje

Postoje tri načina fokusiranja.



Automatsko fokusiranje

Fotoaparat se fokusira automatski.



DMF (izravno ručno fokusiranje)

Nakon što se fotoaparat fokusira u načinu automatskog

fokusa, fine prilagodbe možete izvršiti ručno.



Ručno fokusiranje

Fokusirate ručno.

Pojedinosti o postavkama načina potražite u priručniku

suputama koji ste dobili s fotoaparatom.

Specifikacije

Naziv proizvoda

(naziv modela)

Vario-Tessar T

FE 24-70mm F4 ZA OSS

(SEL2470Z)

Ekvivalentna žarišna duljina

u

35-milimetarskom formatu*

1

(mm)

36-105

Skupine objektiva – elementi

10-12

Vidni kut 1*

2

84°-34°

Vidni kut 2*

2

61°-23°

Minimalni fokus*

3

(m)

0,4

Maksimalno povećanje (X)

0,2

Minimalni otvor blende

f/22

Promjer filtra (mm)

67

Dimenzije

(maksimalni promjer × visina)

(pribl., mm)

73 × 94,5

Težina (pribl., g)

426

Funkcija kompenzacije trešnje

Da

*

1

Gore prikazane vrijednosti za ekvivalentnu žarišnu duljinu

ividni kut u 35-milimetarskom formatu odnose se na

digitalne fotoaparate s izmjenjivim objektivima opremljene

slikovnim senzorom veličine APS-C.

*

2

Vidni kut 1 vrijednost je koja se odnosi na fotoaparate

formata 35 mm, a vidni kut 2 vrijednost koja se odnosi

nadigitalne fotoaparate s izmjenjivim objektivima,

opremljene slikovnim senzorom veličine APS-C.

*

3

Minimalni fokus je udaljenost od slikovnog senzora

doobjekta.



Ovisno o mehanizmu objektiva žarišna duljina može se

promijeniti sa svakom promjenom u udaljenosti snimanja.

Zagore navedene žarišne duljine pretpostavlja se da je

objektiv fokusiran na beskonačnost.

Priložene stavke

Objektiv (1), Prednji poklopac za leću (1), Stražnji poklopac

za leću (1), Sjenilo za objektiv (1), Torbica za objektiv (1),

Komplet tiskane dokumentacije

Dizajn i specifikacije podložni su promjenama bez

prethodne najave.

zaštitni je znak tvrtke Sony Corporation.

Ocjena

Više o ovom priručniku

Razumijemo da je lijepo imati papirnati priručnik za svoj Sony SEL2470Z Objektiv fotoaparata. Uvijek možete preuzeti priručnik s naše web stranice i sami ga ispisati. Ako želite imati originalni priručnik, preporučujemo da kontaktirate Sony. Oni bi mogli osigurati originalni priručnik. Tražite li priručnik za svoj Sony SEL2470Z Objektiv fotoaparata na drugom jeziku? Odaberite željeni jezik na našoj početnoj stranici i potražite broj modela da vidite imamo li ga na raspolaganju.

Tehnički podaci

Svi priručnici za Sony Objektivi fotoaparata
Više priručnika za Objektivi fotoaparata

Često postavljana pitanja o Sony SEL2470Z Objektiv fotoaparata

Naš tim za podršku pretražuje korisne informacije o proizvodu i odgovore na česta pitanja. Ako u častim pitanjima naiđete na netočne informacije, obratite nam se putem obrasca za kontakt.

Povezani proizvodi

Priručnik

Sony SAL50F14 Objektiv fotoaparata

Priručnik

Sony SEL20TC Objektiv fotoaparata

Priručnik

Sony SEL70300G Objektiv fotoaparata

Priručnik

Sony SAL500F40G Objektiv fotoaparata

Priručnik

Sony SAL75300 Objektiv fotoaparata

Priručnik

Sony SEL85F14GM Objektiv fotoaparata

Priručnik

Sony SEL2470GM2 Objektiv fotoaparata

Priručnik

Sony SEL24F14GM Objektiv fotoaparata

Povezane kategorije
