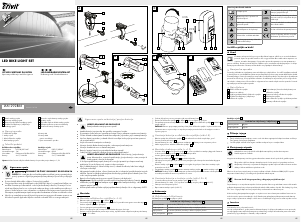

Priručnik Crivit IAN 292866 Svjetlo za bicikl

Priručnik

DE/AT/CH DE/AT/CH DE/AT/CH

DE/AT/CH DE/AT/CH DE/AT/CH

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

· Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer als Nachweis für den

Kauf bereit.

· Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

· Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie bitte zunächst die nachfolgend

benannte Serviceabteilung telefonisch oder per E-Mail.

· Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und An

-

gabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte

Service Anschrift übersenden. Bitte beachten Sie, dass unbedingt vor Versand die Serviceabteilung

informiert werden muss!

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software

herunterladen.

DE

KLB GmbH

Diekbree 8, DE-48157 Münster, DEUTSCHLAND

Tel: 02 51 132 37 57

E-Mail: [email protected]

www.klb-service.eu

AT

KLB GmbH

Diekbree 8, DE-48157 Münster, DEUTSCHLAND

Tel: +49 2 51 132 37 57

E-Mail: [email protected]

www.klb-service.eu

CH

KLB GmbH

Diekbree 8, DE-48157 Münster, DEUTSCHLAND

Tel: +49 2 51 132 37 57

E-Mail: [email protected]

www.klb-service.eu

IAN 292866

HR

Uvjeti jamstva

Jamstveni rok počinje s datumom kupovine. Dobro sačuvajte originalni račun. Ovaj dokument je nužan kao

dokaz kupnje. Ako se u razdoblju od tri godine od datuma kupnje ovog proizvoda pojavi greška na materi

-

jalu ili tvornička greška, proizvod ćemo besplatno popraviti ili zamijeniti, ovisno o našoj odluci. Preduvjet ovog

jamstva je da je u razdoblju od tri godine predočen neispravan uređaj i dokaz o kupnji (račun s blagajne),

te da je u pismenom obliku kratko opisano kakav je kvar i kada se pojavio. Kada je neispravnost pokrivena

našim jamstvom, dobivate natrag popravljen ili novi proizvod. S popravkom ili zamjenom proizvoda ne za

-

počinje novo jamstveno razdoblje. Jamstveni rok se ne produžava uslijed ostvarivanja prava na jamstvo. To

također vrijedi za zamijenjene i popravljene dijelove. Oštećenja i nedostaci koji su bili prisutni već prilikom

kupovine, moraju se prijaviti odmah nakon raspakiravanja. Popravke vršene nakon isteka jamstvenog roka

podliježu obavezi plaćanja.

Opseg jamstva

Uređaj je pažljivo proizveden prema strogim smjernicama kvalitete i temeljito je ispitan prije isporuke. Jamstvo

vrijedi za nedostatke na materijalu ili tvorničke pogreške. Ovo jamstvo ne obuhvaća one dijelove proizvoda

koji podliježu normalnom trošenju i stoga se mogu smatrati potrošnim dijelovima ili oštećenja na krhkim dije

-

lovima, npr. prekidaču i punjivim baterijama ili dijelovima koji su izrađeni od stakla. Ovo jamstvo se poništava,

kada se proizvod ošteti, nestručno koristi ili ne održava. Za stručnu primjerenu korištenja proizvoda, treba

se točno pridržavati svih uputa koje su navedene u uputama za korištenje. Načini upotrebe i postupci koji

se ne preporučaju u uputama za korištenje ili na koje se upozorava, trebaju se obavezno izbjegavati. Proi

-

zvod je namijenjen isključivo za privatnu, a ne za komercijalnu upotrebu. U slučaju zlouporabe i nestručnog

rukovanja, primjene sile i zahvata koje nije izvršio naš ovlašteni servisni zastupnik, jamstvo prestaje važiti.

Kako biste osigurali brzu obradu svojeg zahtjeva, molimo vas da postupate po sljedećim uputama:

· Molimo, za sve upite pripremite račun i broj artikla kao dokaz o kupnji.

· Broj proizvoda naći ćete na pločici sa oznakom tipa ili naslovnoj stranici ovih uputa.

· Ako se pojave greške u funkcioniranju ili neki drugi kvarovi, najprije kontaktirajte servisni odjel naveden

u nastavku telefonski ili preko elektronske pošte.

· Proizvod koji je evidentiran kao neispravan tada možete uz prilaganje dokaza o kupnji (računa) i na

-

vođenja informacija o kakvom se kvaru radi i kada se je pojavio, frankirano poslati na priopćenu adresu

servisa. Molimo pazite da obavezno prije slanja informirate odjel servisa!

Na linku www.lidl-service.com možete skinuti ovu i mnogo drugih priručnika, videa o proizvodima i software.

HR

KLB GmbH

Diekbree 8, DE-48157 Münster, NJEMAČKA

Tel: +49 2 51 132 37 57

e-mail: [email protected]

www.klb-service.eu

IAN 292866

Legende der verwendeten Piktogramme

Anweisungen lesen!

Umweltschäden durch falsche

Entsorgung der Batterien / Akkus!

Lebens- und Unfallgefahr für

Kleinkinder und Kinder!

K XXXXX

Prüfzeichen des Kraftfahrt-Bundesamtes

(

K mit nachfolgender Zulassungsnum

me

r).

Warn- und Sicherheitshinweise

beachten!

Produkte und Verpackungen sollen

umweltschonend entsorgt werden.

Vorsicht! Explosionsgefahr!

21

PAP

Recycling-Code zur Entsorgung

von Pappe.

Grüner Punkt - Recycling von

Verpackungen.

Produkt entspricht den produktspezifisch

geltenden europäischen Richtlinien

Symbol zur Erkennung von Elektro-

und Elektronikgeräten.

LED-Fahrradleuchten-Set

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwerti-

ges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produktes. Sie enthält

wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie sich vor der Benutzung

des Produktes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie be

-

schrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des

Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist zur Fahrbahnausleuchtung beim Fahrradfahren geeignet. Das LED-Fahrradleuchten-Set ist

für alle Fahrräder als alleinige Beleuchtung zugelassen. Die Lichtverteilung darf durch keine anderen Fahr

-

radteile oder Gepäckstücke behindert werden. Das Produkt ist zur Anwendung im Außenbereich bestimmt.

Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und

kann zu Verletzungen und Beschädigungen des Produktes führen. Für aus unsachgemäßer Verwendung

entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen

Einsatz bestimmt.

Teilebeschreibung

1

Halter Scheinwerfer

2

Reduziergummis

3

Halteschraube Scheinwerferhalter

4

Ein- / Aus-Schalter Scheinwerfer

5

Akku- / Batteriekontrollleuchte Scheinwerfer

6

Batteriefach Scheinwerfer

7

Scheinwerfer

8

Winkelverstellschraube Scheinwerfer

DE/AT/CH

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten

und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer

kommunalen Sammelstelle ab.

Bei unsachgemäßer Entsorgung der Batterien gehen wertvolle Ressourcen verloren und durch in den Batterien

enthaltene Schadstoffe kann es zu einer erheblichen Gefahr für Gesundheit und Umwelt kommen. Durch die

getrennte Sammlung / Entsorgung von Altbatterien werden Gefahren für Gesundheit und Umwelt vermieden

und durch Recycling wertvolle Rohstoffe zurückgewonnen.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts

stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden

durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese

Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses

Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie

kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das

defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der

Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten

Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein

neuer Garantiezeitraum. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für

ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach

dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft

geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht

auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden

können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt

sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen

genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten

oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und

nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Ge

-

waltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen

wurden, erlischt die Garantie.

Bedienung

Ein- / ausschalten

Der Scheinwerfer

7

besitzt drei Leuchtstärken.

Ein- / -Aus-Schalter

4

einmal drücken Power Modus (50 Lux) für Fahrten in unbeleuchteter Umgebung

zweimal drücken Standard Modus (25 Lux) für Fahrten in beleuchteter Umgebung

dreimal drücken Eco Modus (10 Lux) für Fahrten in gut beleuchteter Umgebung

viermal drücken ausschalten

Rücklicht

15

Ein- / -Aus-Schalter

13

einmal drücken einschalten

zweimal drücken ausschalten

Reinigung und Pflege

Die Leuchten niemals komplett unter Wasser tauchen. Benutzen Sie keine ätzenden oder scheuernden

Reinigungsmittel. Hierdurch entstehen Beschädigungen an den Leuchten.

Reinigen Sie das LED-Fahrradleuchten-Set mit einem leicht feuchten, fusselfreien Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen

Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder

Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den

Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und

deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen

recycelt werden. Geben Sie Batterien / Akkus und / oder das Gerät über die angebotenen Sammeleinrich

-

tungen zurück.

Umweltschäden durch falsche Entsorgung

der Batterien / Akkus!

Ziehen Sie dabei die Schraube handfest. Verwenden Sie hierzu kein Werkzeug, um Beschädigungen

zu vermeiden.

Um den optimalen Winkel zur Fahrtrichtung einzustellen, lösen Sie mit einem Kreuzschraubendreher

die Winkelverstellschraube

8

um 2–3 Umdrehungen.

Stellen Sie den gewünschten Winkel ein und ziehen die Winkelverstellschraube

8

wieder fest.

Schieben Sie den Scheinwerfer

7

auf den Halter

1

bis er hörbar einrastet.

Zum Lösen drücken Sie die Scheinwerferarretierung

9

und schieben den Scheinwerfer

7

vom Halter

1

aus nach vorne.

ACHTUNG! Überprüfen Sie regelmäßig die richtige Einstellung Ihres Scheinwerfers. Der Lichtkegel

muss geradeaus in Fahrtrichtung zeigen und darf nicht zu hoch eingestellt sein, um den Gegenverkehr

nicht zu blenden.

Batterien in den Scheinwerfer einlegen (s. Abb. B)

Drehen Sie den vorderen Teil des Scheinwerfers

7

, bis der kleine Pfeil auf der Position „open“ steht.

Ziehen Sie das Batteriefach

6

ab.

Legen Sie die Batterien (4 x AA, 1,5 V) in das Batteriefach

6

. Achten Sie dabei auf die korrekte

Polung.

Anschließend setzen Sie den Scheinwerfer

7

wieder zusammen.

Rücklicht montieren (s. Abb. C)

Befestigen Sie den Halter

10

anhand der Gummilasche

12

an der Sattelstütze oder der Hinterbaustrebe.

Achten Sie dabei darauf, dass sich keine Gegenstände vor dem Rücklicht

15

befinden.

Ziehen Sie die Gummilasche

12

straff und haken Sie diese ein.

Lösen Sie die Sternschraube

16

des Halters

10

und stellen Sie den gewünschten Winkel ein.

Anschließend ziehen Sie die Schraube wieder fest. Ziehen Sie dabei die Schraube handfest. Verwenden

Sie hierzu kein Werkzeug, um Beschädigungen zu vermeiden.

Schieben Sie das Rücklicht

15

auf den Halter

10

bis er hörbar einrastet. Achten Sie darauf, dass das

Rücklicht wie in Abb. C montiert wird.

Zum Lösen des Rücklichts

15

drücken Sie die Rücklichtarretierung

11

und ziehen das Rücklicht

15

ab.

ACHTUNG! Das Rücklicht muss so angebaut und eingestellt werden, dass die Bezugsachse parallel

zur Fahrzeuglängsmittelebene und parallel zur Fahrbahn liegt.

Batterien ins Rücklicht einlegen (s. Abb. D + E)

Öffnen Sie mit einer Münze das Rücklicht

15

(s. Abb. D).

Legen Sie die Batterien (2 x AAA, 1,5 V) in das Batteriefach der Leuchteinheit

18

ein (s. Abb. E).

Achten Sie dabei auf die korrekte Polung.

Setzen Sie das Rücklicht wieder zusammen (s. Abb. D).

Sicherheitshinweise zu Batterien / Akkus

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie Batterien niemals wieder auf!

Entfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.

Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt.

Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich.

Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte

Auslaufgefahr!

Tauschen Sie immer alle Batterien gleichzeitig aus.

Verwenden Sie keine Alkalibatterie zusammen mit einem wiederaufladbaren Akku.

Kombinieren Sie keine neuen Batterien mit alten.

Batterien / Akkus gehören nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien / Akkus ordnungsgemäß zu entsorgen!

VORSICHT! EXPLOSIONSGEFAHR! Halten Sie Batterien / Akkus von Kindern

fern, werfen Sie die Batterien / Akkus nicht ins Feuer, schließen Sie sie nicht kurz

und nehmen Sie sie nicht auseinander.

Bei Nichtbeachtung der Hinweise können die Batterien über ihre Endspannung hinaus

entladen werden. Es besteht dann die Gefahr des Auslaufens.

Falls die Batterien in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um

Schäden am Gerät vorzubeugen!

Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit aus den Batterien /

Akkus ausgetreten ist. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort

mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

Batterien niemals wieder aufladen! Explosionsgefahr!

Hinweis: Leuchtet die rote Akku- / Batterie-Kontrollleuchte

5

,

14

im Scheinwerfer

7

oder

im Rücklicht

15

auf, so ersetzen Sie bitte die Batterien bzw. laden die Akkus wieder umge-

hend auf.

Bitte beachten Sie, dass nach dem Aufleuchten der Batterieanzeige die Leuchten nicht mehr

der StVZO entsprechen.

Montage

Scheinwerfer montieren (s. Abb. A)

Drehen Sie die Halteschraube

3

aus dem Halter

1

.

Positionieren Sie den Halter

1

an der gewünschten Stelle am Lenker. Verwenden Sie gegebenenfalls

die Reduziergummis

2

, um eine optimale Passform zu gewährleisten.

Drehen Sie die Halteschraube

3

wieder ein.

9

Scheinwerferarretierung

10

Halter Rücklicht

11

Rücklichtarretierung

12

Gummilasche Halter Rücklicht

13

Ein- / Aus-Schalter Rücklicht

14

Batterie-Kontrollleuchte Rücklicht

15

Rücklicht

16

Sternschraube Rücklichthalter

17

Leuchteinheit mit Batteriefach

18

Batteriefach Rücklicht

Lieferumfang

1 Scheinwerfer

1 Rücklicht

1 Halter Scheinwerfer

1 Halter Rücklicht

4 Batterien AA

2 Batterien AAA

Reduziergummis

1 Montage- und Bedienungsanleitung

Technische Daten

Scheinwerfer

Typ-Bezeichnung: L-Lux 50 / XC-196C

Nennleistung: 1 W

Schutzart: IP44 nach DIN EN 60529

Batterien: 4 x 1,5 V AA LR6

Rücklicht

Typ-Bezeichnung: D-LED 5 / XC-247

Nennleistung: 0,2 W

Schutzart: IP44 nach DIN EN 60529

Batterien: 2 x 1,5 V AAA LR03

Hinweis: Bitte verwenden Sie ausschließlich Alkaline Batterien oder vergleichbare Akkus mit 1,2 V.

Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER

UND

KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungs

material,

denn es besteht Erstickungsgefahr durch das Verschlucken von Verpackungsteilen.

Kinder unterschätzen häufig die Gefahren.

Halten Sie das Produkt stets von Kindern fern. Das Produkt ist kein Spielzeug!

Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge-

schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen

bzw. Wissen benutzt zu werden. Es sei denn, sie werden durch eine für ihre Sicherheit zu-

ständige Person beaufsichtigt. Beachten Sie, dass Beschädigungen durch unsachgemäße

Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte

Personen von der Gewährleistung ausgeschlossen sind.

Nehmen Sie das Produkt keinesfalls auseinander. Durch unsachgemäße Reparaturen können

nicht unerhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von

Fachkräften durchführen. Die LED sind nicht austauschbar.

KLB GmbH

Diekbree 8

DE-48157 Münster

GERMANY

Stanje informacija · Stand der

Informationen: 10 / 2017

Ident.-No.: 14138102017-HR

Ocjena

Više o ovom priručniku

Razumijemo da je lijepo imati papirnati priručnik za svoj Crivit IAN 292866 Svjetlo za bicikl. Uvijek možete preuzeti priručnik s naše web stranice i sami ga ispisati. Ako želite imati originalni priručnik, preporučujemo da kontaktirate Crivit. Oni bi mogli osigurati originalni priručnik. Tražite li priručnik za svoj Crivit IAN 292866 Svjetlo za bicikl na drugom jeziku? Odaberite željeni jezik na našoj početnoj stranici i potražite broj modela da vidite imamo li ga na raspolaganju.

Tehnički podaci

Svi priručnici za Crivit Svjetla za bicikl
Više priručnika za Svjetla za bicikl

Često postavljana pitanja o Crivit IAN 292866 Svjetlo za bicikl

Naš tim za podršku pretražuje korisne informacije o proizvodu i odgovore na česta pitanja. Ako u častim pitanjima naiđete na netočne informacije, obratite nam se putem obrasca za kontakt.

Povezani proizvodi

Priručnik

Crivit IAN 300377 Svjetlo za bicikl

Priručnik

Crivit IAN 89265 Svjetlo za bicikl

Priručnik

Crivit IAN 93749 Svjetlo za bicikl

Priručnik

Crivit IAN 64300 Svjetlo za bicikl

Priručnik

Crivit IAN 68642 Svjetlo za bicikl

Priručnik

Crivit IAN 278494 Svjetlo za bicikl

Priručnik

Crivit IAN 315387 Svjetlo za bicikl

Priručnik

Crivit IAN 96683 Svjetlo za bicikl

Povezane kategorije
